掌握秘诀：轻松识别14项形位公差

如何识别14项形位公差

形位公差是制造和设计中确保零件精度和质量的重要参数。它们描述了零件的形状、位置和方向相对于理想状态的允许变动量。了解并识别这14项形位公差对于工程师和技术人员至关重要。以下将详细解释每一项形位公差的概念和识别方法。

1. 直线度

直线度，即通常所说的平直程度，表示零件上的直线要素实际形状保持理想直线的状况。直线度公差是实际线对理想直线所允许的最大变动量。识别直线度公差时，可以查看图样中的标注。例如，在给定平面内，公差带必须在距离为0.1mm的两平行直线间的区域。另一种标注方式是在公差值前加注记号Φ，则公差带必须在直径0.08mm的圆柱面内的区域。

2. 平面度

平面度，即通常所说的平整程度，表示零件的平面要素实际形状保持理想平面的状况。平面度公差是实际表面对理想平面所允许的最大变动量。在图样中，平面度公差带通常位于距离0.08mm的两个平行平面之间的区域。这种标注方式直观地表示了平面度的允许变动范围。

3. 圆度

圆度，即通常所说的圆整程度，表示零件上圆的要素实际形状与其中心保持等距的状况。圆度公差是在同一截面上，实际圆对理想圆所允许的最大变动量。识别圆度公差时，可以注意到图样中标注的公差带必须在同一正截面上，半径差为公差值0.03mm的两个同心圆之间的区域。

4. 圆柱度

圆柱度是表示零件上圆柱面外形轮廓上的各点，对其轴线保持等距状况。圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量。图样中，圆柱度公差带是半径差为公差值0.1mm的两个同轴圆柱面之间的区域。这种标注方式有助于识别圆柱面的形状精度。

5. 线轮廓度

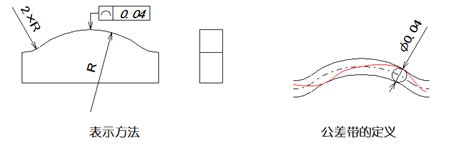

线轮廓度是表示在零件的给定平面上，任意形状的曲线保持其理想形状的状况。线轮廓度公差是指非圆曲线的实际轮廓线的允许变动量。图样中，线轮廓度的公差带通常是由包络一系列直径为公差0.04mm的圆的两包络线之间的区域。诸圆的圆心位于具有理论正确几何形状的线上。这种标注方式直观地表示了线轮廓度的允许变动范围。

6. 面轮廓度

面轮廓度是表示零件上的任意形状的曲面保持其理想形状的状况。面轮廓度公差是指非圆曲面的实际轮廓线对理想轮廓面的允许变动量。图样中，面轮廓度的公差带是由包络一系列直径为0.02mm的球的两条包络线之间，诸球的中心理论上应位于理论正确几何形状的面上。这种标注方式有助于识别曲面形状的精度。

7. 平行度

平行度，即通常所说的保持平行的程度，表示零件上被测实际要素相对于基准保持等距离的状况。平行度公差是被测要素的实际方向与基准相平行的理想方向之间所允许的最大变动量。图样中，平行度公差带可以是基准平行直径Φ0.03mm的圆柱面内，也可以是距离为0.08mm且垂直于基准线的两平行平面之间的区域。

8. 垂直度

垂直度，即通常所说的两要素之间保持正交的程度，表示零件上被测要素相对于基准要素保持正确的90°夹角状况。垂直度公差是被测要素的实际方向与基准相垂直的理想方向之间所允许的最大变动量。图样中，垂直度公差带可以垂直于基准面直径为0.1mm的圆柱面内，也可以是距离为0.08mm且垂直于基准线的两平行平面之间的区域。

9. 倾斜度

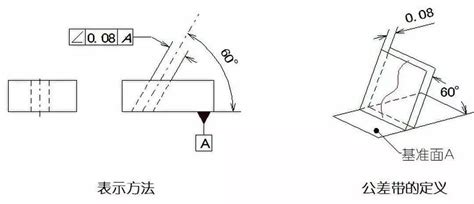

倾斜度是表示零件上两要素相对方向保持任意给定角度的正确状况。倾斜度公差是被测要素的实际方向与基准成任意给定角度的理想方向之间所允许的最大变动量。图样中，倾斜度公差带可以是距离为公差值0.08mm，且与基准面A成理论角度60°的两平行平面之间的区域，也可以是位于直径为0.1mm的圆柱面内，且该公差带应平行于垂直于基准A的平面B，并与基准A呈理论正确角度60°。

10. 位置度

位置度是表示零件上的点、线、面等要素相对其理想位置的准确状况。位置度公差是被测要素的实际位置相对于理想位置所允许的最大变动量。图样中，位置度公差带可以是直径0.3mm的球内区域，球公差带的中心点的位置是相对于基准A、B及C的理论正确尺寸。这种标注方式有助于识别零件上要素位置的精度。
