揭秘冰箱内部：工作原理详尽图解

冰箱工作原理图解：让冷藏保鲜的魔法一目了然

在我们日常生活中，冰箱已经成为不可或缺的家用电器。无论是炎炎夏日里的一杯冰饮，还是忙碌一天后从冰箱中取出的新鲜食材，冰箱都为我们带来了极大的便利。然而，你有没有想过，冰箱究竟是如何实现冷藏保鲜的呢？今天，就让我们通过一系列生动的图解，揭开冰箱工作的神秘面纱，让这一日常生活中的“冷藏魔法”变得一目了然。

一、冰箱的基本构造

首先，我们需要了解冰箱的基本构造。一个典型的家用冰箱主要由以下几个部分组成：

箱体：冰箱的外壳，起到保护和支撑内部构件的作用。

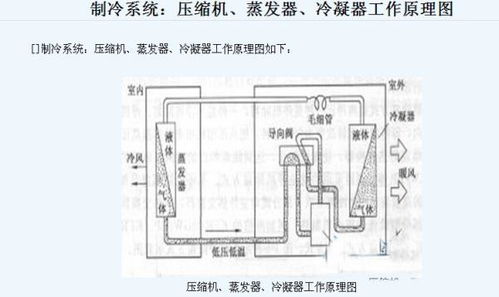

制冷系统：冰箱的核心部分，包括压缩机、冷凝器、毛细管和蒸发器，它们共同协作实现制冷效果。

控制系统：包括温控器、定时器、传感器等，用于控制和调节冰箱的工作状态。

保温层：冰箱内部填充的保温材料，用于保持箱内温度稳定，减少能耗。

二、冰箱的工作原理图解

接下来，我们通过详细的图解来展示冰箱的工作原理。

1. 压缩机制冷过程

步骤一：压缩机的启动

当你打开冰箱的电源，压缩机便开始工作。压缩机是冰箱制冷系统的“心脏”，它通过压缩制冷剂，提高其压力和温度，为制冷过程提供动力。

图解：

一张压缩机工作时的示意图，压缩机内部活塞不断压缩制冷剂气体。

制冷剂气体在压缩机中被压缩成高压高温的气体。

步骤二：高压气体的传输

压缩后的高压制冷剂气体通过管道进入冷凝器。

图解：

高压制冷剂气体在管道中流动，箭头指示气体流动方向。

冷凝器外观图，内部布满了细小的散热片，用于散热。

步骤三：冷凝器的散热

在冷凝器中，高压制冷剂气体与外部环境进行热交换，被冷却成高压液态制冷剂。

图解：

高压制冷剂气体在冷凝器中放出热量，逐渐凝结成液态。

热交换过程通过冷凝器表面的散热片完成，散热片上的热量被外部环境吸收。

2. 制冷剂循环与制冷

步骤四：高压液态制冷剂的节流

经过冷凝器冷却后的高压液态制冷剂进入毛细管。毛细管是一个内径很小的管道，它起到节流降压的作用。

图解：

高压液态制冷剂从冷凝器进入毛细管。

毛细管内部截面很小，导致制冷剂流动速度减慢，压力降低。

步骤五：低压液态制冷剂的蒸发

节流后的低压液态制冷剂进入蒸发器。在蒸发器中，制冷剂迅速蒸发，吸收大量热量，从而实现制冷效果。

图解：

低压液态制冷剂在蒸发器内流动，箭头指示制冷剂流动方向。

蒸发器内部布满了细小的管道和散热片，增加了制冷面积。

制冷剂蒸发时吸收热量，蒸发器周围温度降低。

步骤六：低温气体的回流

蒸发后的低温制冷剂气体再次进入压缩机，开始新一轮的压缩制冷过程。

图解：

低温制冷剂气体通过管道回流到压缩机。

压缩机重新启动，开始压缩新一轮的制冷剂气体。

3. 冰箱内部的温度控制

步骤七：温控器的调节

冰箱内部的温控器用于检测和调节箱内温度。当箱内温度高于设定值时，温控器会自动启动压缩机进行制冷；当箱内温度达到设定值时，温控器会关闭压缩机，停止制冷。

图解：

温控器外观图，显示设定温度和当前温度。

温控器内部传感器示意图，用于检测箱内温度。

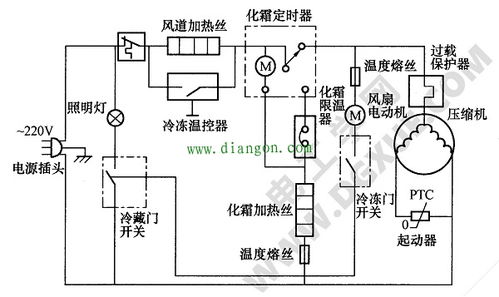

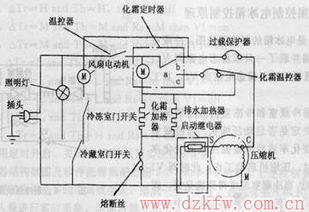

温控器工作原理图，显示传感器与压缩机之间的连接和控制关系。

步骤八：箱内温度的分布

冰箱内部通常分为冷藏室和冷冻室两个部分。冷藏室温度较高，用于存放易腐食品；冷冻室温度较低，用于存放肉类等冷冻食品。冰箱内部温度的分布受到制冷剂流动、散热片布置和保温层厚度等多种因素的影响。

图解：

冰箱内部结构示意图，显示冷藏室和冷冻室的位置。

制冷剂在冰箱内部的流动路径示意图，箭头指示制冷剂流动方向。

散热片和保温层在冰箱内部的布置示意图，显示其如何影响温度分布。

三、冰箱的高效节能技术

随着科技的进步，现代冰箱已经采用了多种高效节能技术，以降低能耗并提高制冷效果。

变频压缩机：传统压缩机在工作时只有两个状态：开或关。而变频压缩机则可以根据冰箱内部的温度需求调整其转速，从而实现更精确的制冷控制和更低的能耗。

图解：

变频压缩机工作原理图，显示其转速可根据温度需求进行调整。
