如何解读相位表

相位表是一种用于测量和显示交流电路中电压和电流之间相位关系的仪器。正确解读相位表，对于电力系统和电子设备的诊断、维护和优化至关重要。下面是一篇关于如何查看相位表的详细指南，旨在帮助你更好地理解和使用这一工具。

相位表的基本功能是测量电压和电流之间的相位角。在交流电路中，电压和电流并不是同时达到最大或最小值，它们之间存在一个时间差，这个时间差就表现为相位角。相位表通过内部的传感器和计算单元，能够精确地测量出这个相位角，并将其显示在表盘上或数字显示屏上。

在使用相位表之前，需要确保仪器处于良好的工作状态。检查相位表的外观，看是否有损坏或磨损的迹象。确保相位表的电池电量充足，或者如果它是插电式的，要确保电源连接稳定。此外，还需要校准相位表，以确保测量结果的准确性。校准通常涉及调整相位表的零点或满量程点，使其与标准值相匹配。

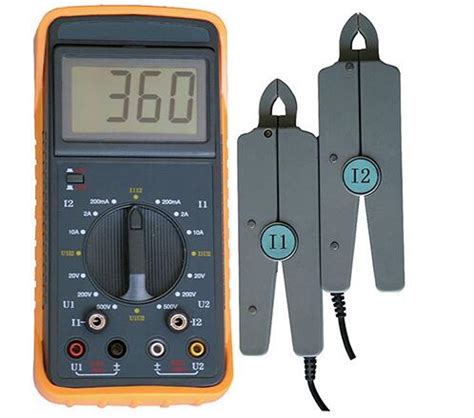

接下来，根据所要测量的电路类型，选择合适的相位表连接方式。对于单相电路，通常需要将相位表的一个电压输入端连接到电路的火线，另一个电压输入端连接到零线。电流输入端则通过电流钳或插入式传感器连接到电路中的火线或零线。对于三相电路，需要分别测量每一相与零线之间的电压，以及每一相的电流。在连接相位表时，务必确保电路处于断电状态，以避免触电危险。

连接好相位表后，可以开始测量。首先，打开相位表的电源开关，等待仪器稳定。然后，根据相位表的类型，选择相应的测量模式。有些相位表具有自动测量功能，只需按下测量键即可开始测量；而有些则需要手动设置测量参数，如电压量程、电流量程和相位角范围等。

在测量过程中，需要密切关注相位表的显示屏幕或表盘。对于数字式相位表，通常会显示电压、电流和相位角的数值。这些数值通常以数字形式呈现，可以直接读取。对于指针式相位表，则需要根据指针在表盘上的位置来判断测量值。表盘通常标有刻度线和刻度值，通过读取指针所指的刻度值，可以得知电压、电流和相位角的大小。

解读相位表的测量结果时，需要注意以下几点：

首先，相位角的正负表示电流相对于电压的滞后或超前。在感性负载中，电流通常会滞后于电压；而在容性负载中，电流则会超前于电压。相位角的正负和大小对于判断电路的性质和状态具有重要意义。

其次，要注意电压和电流的数值是否在正常范围内。如果电压或电流过高或过低，可能表明电路存在故障或异常。此时，需要进一步检查电路中的元件和连接情况，以确定问题的根源。

此外，还需要观察相位表的其他指示信息。有些相位表具有过载保护、短路保护和反向保护等功能，当电路中出现异常情况时，这些保护功能会触发相应的指示信号。通过观察这些指示信号，可以及时发现电路中的潜在问题，并采取相应的措施进行处理。

在测量结束后，需要关闭相位表的电源开关，并断开与电路的连接。将相位表存放在干燥、通风和避光的环境中，以确保其长期稳定性和可靠性。同时，定期对相位表进行维护和保养，如清洁表壳、检查连接线和更换电池等，可以延长其使用寿命并提高测量精度。

在使用相位表时，还需要注意以下几点安全事项：

首先，确保在测量过程中电路处于断电状态，以避免触电危险。如果需要在带电情况下进行测量，务必穿戴好绝缘手套和绝缘鞋等防护用品，并确保测量工具具有相应的安全认证。

其次，在连接和断开相位表时，要先断开电路的电源或负载，以避免产生电弧或火花。同时，要避免用湿手或金属物品接触相位表的裸露部分，以防止触电或短路。

此外，要注意相位表的额定值和测量范围。在选择相位表时，要确保其额定值大于或等于被测电路的电压和电流值。在测量过程中，要避免超出相位表的测量范围，以防止仪器损坏或测量误差增大。

总之，相位表是一种重要的电力测量工具，通过正确解读相位表的测量结果，可以了解交流电路中电压和电流之间的相位关系，为电力系统的运行和维护提供有力的支持。在使用相位表时，需要遵循正确的操作步骤和安全注意事项，以确保测量结果的准确性和人身安全。

以上是关于如何查看相位表的详细介绍。希望这些信息能够帮助你更好地理解和使用相位表，从而提高工作效率和安全性。
