如何读懂建筑施工图纸？

解锁建筑奥秘：轻松掌握建筑施工图的阅读技巧

建筑施工图，这一在建筑行业举足轻重的“语言”，常常让初入行者感到既神秘又复杂。然而，当你掌握了一定的阅读技巧，这份蓝图就会成为你探索建筑世界的钥匙。无论你是即将踏入建筑领域的新人，还是对建筑充满好奇的业余爱好者，以下这份指南都将为你揭示建筑施工图的奥秘，带你轻松入门。

建筑施工图，顾名思义，是建筑施工过程中的重要依据，它详细记录了建筑物的设计信息、构造细节、尺寸规格以及材料选用等。一份完整的建筑施工图通常包括设计说明、总平面图、平面图、立面图、剖面图以及大样图等多个部分。每个部分都有其独特的作用和表达方式，共同构成了建筑物的完整形象。

一、设计说明的初步了解

首先，从设计说明入手。这部分内容通常位于图纸的最前面，是读懂整张图纸的钥匙。设计说明详细阐述了建筑物的设计理念、设计依据、建筑类别、耐火等级、抗震设防烈度、人防等级等基本信息。此外，它还会列出建筑物的使用功能、装修标准、主要结构形式以及施工中需要注意的特殊事项。通过阅读设计说明，你可以对建筑物的整体情况有一个初步的了解，为后续深入阅读图纸打下基础。

二、总平面图的宏观视角

接下来，让我们把目光投向总平面图。这张图纸以宏观的视角展现了建筑物的位置关系、周边环境以及道路交通情况。在总平面图上，你可以清晰地看到建筑物的轮廓线、占地面积、建筑红线以及周边道路、绿化带、停车场等配套设施的布局。这张图纸对于了解建筑物的整体规划、空间布局以及交通流线具有重要意义。

三、平面图的细致解读

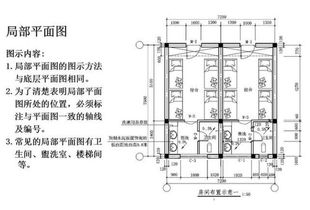

平面图是建筑施工图中最为关键的部分之一。它按照一定比例尺将建筑物的各个楼层水平展开，详细展示了每个房间的布局、门窗的位置、楼梯和电梯的走向以及室内家具和设备的布置。在平面图上，你可以清晰地看到各个房间的功能划分、面积大小以及相互之间的连通关系。此外，平面图还会标注出建筑物的轴线、开间、进深等尺寸信息，以及地面材料、墙面装饰等装修标准。通过细致解读平面图，你可以对建筑物的内部结构有一个全面的认识。

四、立面图的形象呈现

立面图则是从建筑物的外立面入手，以垂直视角展现了建筑物的外观形象。在立面图上，你可以看到建筑物的造型、线条、色彩以及材质等设计元素。通过对比不同方向的立面图（如东立面、南立面、西立面、北立面），你可以对建筑物的整体形象有一个立体的感知。此外，立面图还会标注出建筑物的层数、高度以及外立面装修的详细做法。

五、剖面图的深入剖析

剖面图是建筑施工图中另一份重要的图纸。它通过对建筑物进行垂直剖切，展示了建筑物内部的构造层次、空间布局以及设备设施的分布情况。在剖面图上，你可以清晰地看到建筑物的楼板、梁、柱等结构构件的截面形状和尺寸；同时，你还可以了解到建筑物的层高、楼梯和电梯的剖面形式以及管道和线路的布置情况。通过深入剖析剖面图，你可以对建筑物的内部构造有一个更为深刻的理解。

六、大样图的细节展现

大样图则是针对建筑施工图中的某些关键部位或复杂构造进行放大的图纸。通过大样图，你可以看到这些部位的详细做法、材料选用以及尺寸规格等信息。例如，门窗大样图会展示门窗的样式、尺寸、开启方式以及五金配件的配置情况；楼梯大样图则会详细绘制楼梯的踏步形式、扶手和栏杆的构造以及楼梯间的照明和通风设施。大样图是施工过程中的重要依据，也是保证工程质量的关键所在。

七、综合运用与注意事项

在掌握了建筑施工图的基本组成部分后，你需要学会综合运用这些图纸来解读建筑物的整体形象。在阅读图纸时，要注意保持耐心和细心，避免遗漏重要信息。同时，你还需要注意以下几点：

1. 比例尺的换算：建筑施工图中的尺寸信息通常以比例尺的形式给出。在阅读图纸时，你需要根据比例尺将图纸上的尺寸换算为实际尺寸。

2. 图纸的相互对应：建筑施工图中的各个部分是相互关联的。在阅读时，你需要注意平面图、立面图、剖面图以及大样图之间的对应关系，确保对建筑物的整体形象有一个准确的把握。

3. 图例和标注的识别：建筑施工图中会使用大量的图例和标注来简化图纸的表达。在阅读时，你需要熟悉这些图例和标注的含义，以便快速准确地理解图纸内容。

4. 结合实际现场查看：虽然建筑施工图为我们提供了建筑物的详细设计信息，但在实际施工过程中仍需要结合现场情况进行调整和优化。因此，在阅读图纸的同时，你还需要结合实际现场进行查看和对比，以确保施工过程的顺利进行。

通过以上内容的介绍，相信你已经对建筑施工图的阅读技巧有了初步的了解。建筑施工图作为建筑领域的重要语言工具，其重要性不言而喻。掌握这门语言不仅能够帮助你更好地理解和欣赏建筑之美
