探索经典：揭秘单管收音机电路的奇妙世界

经典单管收音机电路，作为电子电路知识启蒙的重要一环，一直以来都吸引着无数电子爱好者深入探索。这种收音机以其结构简单、维护方便、可靠性高以及成本低廉的特点，成为了无线电接收技术的经典之作。本文将详细介绍经典单管收音机电路的结构、工作原理及其历史背景，以期为初学者提供一份全面而深入的指南。

经典单管收音机电路的结构

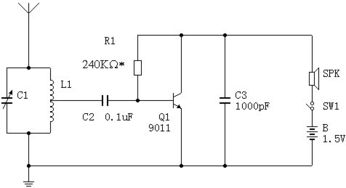

经典单管收音机电路主要由天线、真空管（或三极管）、耳机以及一些调节部件组成。天线负责接收无线电信号，真空管（或三极管）则负责将接收到的信号转化为音频信号，耳机则将音频信号转化为声音输出。

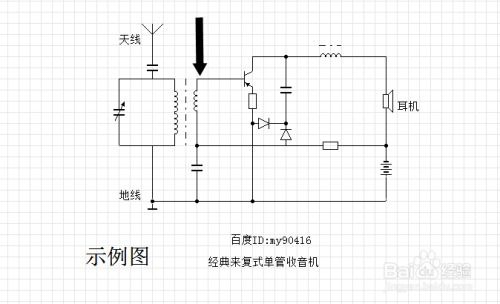

在更具体的电路中，例如来复再生式单管收音机，还包含了调谐电路、高频放大电路、检波电路以及低频放大电路等部分。调谐电路由天线、线圈和电容组成，负责选出所需频率的无线电信号。高频放大电路通常由三极管实现，将调谐电路选出的高频信号进行放大。检波电路则负责从放大后的高频信号中解调出音频信号，通常由二极管组成。最后，低频放大电路再次放大音频信号，使其足以驱动耳机发声。

工作原理

经典单管收音机的工作原理相对简单，但每一步都至关重要。首先，天线接收到的无线电信号进入调谐电路，通过线圈和电容的相互作用，选出用户希望收听的特定频率的信号。这一步骤类似于一个滤波器，只允许特定频率的信号通过。

选出的信号随后被送入高频放大电路，通常由一个三极管实现。三极管的基极接收信号，通过控制集电极和发射极之间的电流变化，实现信号的放大。放大后的高频信号从三极管的集电极输出，进入检波电路。

检波电路的任务是从高频信号中解调出音频信号。这通常通过二极管实现，二极管在高频信号的激励下，产生非线性变化，从而将高频信号中的音频成分提取出来。在来复再生式收音机中，检波电路通常由两只二极管组成，形成倍压检波，以提高检波效率。

经过检波后的音频信号，其幅度仍然较小，不足以直接驱动耳机发声。因此，音频信号再次进入低频放大电路，通常再次通过三极管进行放大。放大后的音频信号最终通过电感耦合到耳机，耳机将音频信号转化为声音输出。

来复再生式单管收音机的特点

来复再生式单管收音机以其独特的“来复”放大方式而著称。所谓“来复”，指的是使用一只三极管既放大检波前的高频信号，又放大检波后的音频信号，实现了一管两用的效果。这种设计不仅简化了电路结构，还提高了收音机的灵敏度。

此外，来复再生式收音机还加入了再生电路，进一步提高了接收灵敏度。再生电路通过反馈机制，将部分放大后的信号重新送回三极管的输入端，形成正反馈，从而增强了信号的放大效果。然而，再生电路也可能导致电路不稳定，产生自激振荡，因此需要在设计中进行仔细调整。

历史背景

经典单管收音机电路的历史可以追溯到无线电通信的早期。在20世纪初，无线电技术刚刚兴起，人们开始尝试利用无线电波进行通信和广播。最初的收音机多为矿石收音机，它们没有放大电路，只能依靠耳机接收附近的电台信号，声音微弱。

随着电子管技术的发明和发展，电子管收音机逐渐取代了矿石收音机。1925年，日本逆向设计组装出第一台日本产矿石收音机，随后在1929年推出了电子管收音机。在二战期间，德国大量生产了简易两管再生机（即所谓国民收音机），以满足战争期间对通信设备的迫切需求。

在中国，电子管收音机的历史同样悠久。1952年，国营南京无线电厂利用美国RCA牌收音机的余料，配以少量国产元件，组装生产了红星牌501型五灯超外差式收音机，这是新中国第一台品牌收音机。随后，在1953年，南京无线电厂研制成功了中国第一台全国产化的电子管收音机——红星牌502型电子管五灯中短波超外差式收音机，结束了中国收音机依靠进口散件装配的历史。

复刻与制作

对于电子爱好者来说，复刻一台经典单管收音机不仅是对历史的致敬，更是对电子电路知识的实践。复刻过程中，需要找到适合的电子管（如1S4或1T4），以及老式高阻耳机。其他元件如电容、线圈和天线等则相对容易替换。

在制作过程中，需要注意电路的稳定性和灵敏度调整。特别是再生电路的设计和调整，需要仔细调试以避免自激振荡。此外，由于现代电子元件与早期元件的差异，可能需要进行一些电路改进和优化，以适应现代的使用环境和需求。

结语

经典单管收音机电路作为无线电接收技术的经典之作，不仅具有结构简单、维护方便、可靠性高等优点，还承载着无线电通信技术的历史记忆。通过深入了解其结构和工作原理，我们不仅可以更好地理解无线电通信的基本原理，还可以在实践中锻炼自己的电子制作能力。对于电子爱好者来说，复刻一台经典单管收音机无疑是一次充满乐趣和挑战的尝试。
