网线水晶头接线全攻略：颜色排序一步到位

在我们日常生活中，网络已成为不可或缺的组成部分，无论是工作、学习还是娱乐，都离不开它的支持。而网线作为网络连接的基础设备之一，其质量和接法直接影响到网络的稳定性和速度。对于DIY爱好者或者需要经常进行网络维护的人来说，学会如何正确接网线水晶头并了解网线颜色的排序规则显得尤为重要。

网线水晶头的接法

制作网线水晶头的过程看似简单，但其中涉及多个步骤和细节，稍有不慎就可能导致网络不通。以下是详细的制作步骤：

1. 准备工具和材料

制作网线水晶头所需的工具和材料包括网线钳、水晶头（RJ45接头）、测线仪和网线。网线通常包含8根线芯，颜色各异，这些线芯将按一定顺序排列并接入水晶头。

2. 剥开网线外皮

首先，使用网线钳将网线的一端剥开一定长度（通常为3-4厘米），注意不要损伤到内部的线芯。剥开后，你会看到4对相互缠绕的双绞线，它们分别是橙白/橙、绿白/绿、蓝白/蓝、棕白/棕。

3. 线序排列

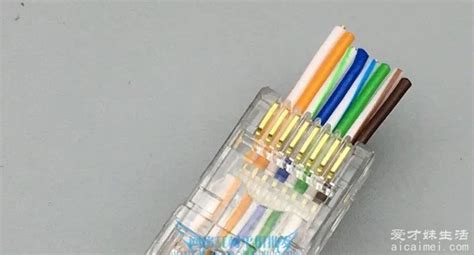

网线水晶头的线序遵循国际标准TIA/EIA 568A和TIA/EIA 568B。568A标准的线序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。而568B标准的线序则为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。在实际应用中，568B标准更为常用。

4. 线芯剪齐

将排列好的8根线芯用网线钳的刀片工具剪齐，确保它们长度一致，并露出约1.5厘米的线芯。剪齐后的线芯应排列整齐，无交叉和错位。

5. 插入水晶头

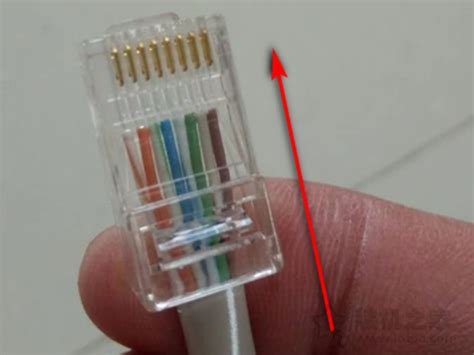

将剪齐并排列好的线芯插入水晶头中，确保每根线芯都紧密地插入到水晶头的对应槽位中。插入时，注意水晶头的翘起部分应朝下，有铜片的一面朝上。同时，要确保线芯完全进入水晶头内部，没有露出或松动。

6. 压实水晶头

将插入线芯的水晶头放入网线钳的对应缺口中，用力捏紧钳子，使水晶头的金属片紧紧夹住线芯。这一步是制作网线水晶头的关键，它决定了水晶头与网线之间的连接是否牢固和稳定。压实后，可以轻轻拉动网线，检查水晶头是否松动或脱落。

7. 测试连通性

制作完成后，使用测线仪测试网线的连通性。将测线仪的两端分别连接到网线的两个水晶头上，如果指示灯依次亮起，则说明网线制作成功，否则需要重新制作。

网线颜色的排序规则

了解网线颜色的排序规则对于正确制作网线至关重要。以下是对网线颜色排序规则的详细解读：

1. 线序标准

如前所述，网线水晶头的线序遵循TIA/EIA 568A和TIA/EIA 568B两种国际标准。这两种标准的区别在于线芯颜色的排列顺序不同。568A标准的线序为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕；而568B标准的线序为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。在实际应用中，由于568B标准更为常用，因此大多数网络设备都支持568B标准的网线。

2. 线序的作用

网线水晶头的线序不仅决定了网线的物理连接，还影响了网络的传输性能和稳定性。正确的线序可以确保网络信号在传输过程中不受到干扰和衰减，从而提高网络的稳定性和速度。

3. 不同应用场景下的线序选择

直通线（平行线）：当网线用于连接不同种类的设备时（如电脑到交换机、路由器到交换机等），需要使用直通线。直通线的两端可以采用相同的线序（568A或568B）。

交叉线：当网线用于连接相同种类的设备时（如电脑到电脑、路由器到路由器等），需要使用交叉线。交叉线的一端采用568A线序，另一端采用568B线序。

4. 颜色记忆口诀

为了方便记忆网线颜色的排序规则，可以使用口诀来辅助记忆。例如，对于568B标准的线序，可以使用口诀“橙白橙、绿白蓝、蓝白绿、棕白棕”来记忆。这个口诀将8根线芯的颜色按照顺序串联起来，方便快速记忆。

注意事项

在制作网线水晶头的过程中，需要注意以下几点：

1. 剥皮时不要损伤线芯：在剥开网线外皮时，要注意不要损伤到内部的线芯。一旦线芯受损，可能会导致网络信号传输不稳定或无法传输。

2. 线芯排列整齐：在将线芯插入水晶头之前，要确保它们排列整齐，无交叉和错位。排列不整齐的线芯可能会导致水晶头无法紧密夹住线芯，从而影响网络的稳定性和速度。

3. 压实水晶头：在压实水晶头时，要确保网线钳的缺口与水晶头的金属片对应准确，并用力捏紧钳子。压实不到位的水晶头可能会导致网络信号传输不稳定或无法传输。

4. 测试连通性：制作完成后，一定要使用测线仪测试网线的连通性。这可以确保网线制作成功并正常工作。如果测试发现指示灯不亮或闪烁异常，则需要重新制作网线。

结语

网线水晶头的接法和网线颜色的排序规则是网络维护中的基础知识。掌握这些知识不仅可以帮助我们解决网络故障，还可以提高我们的DIY能力和网络维护水平。通过本文的介绍，相信你已经对网线水晶头的接法和网线颜色的排序规则有了更深入的了解。在实际操作中，请务必遵循正确的步骤和注意事项，以确保网络连接的稳定性和速度。
