双狐软件秘籍：轻松实现变速成图的高效技巧

如何利用双狐软件实现变速成图

双狐地质成图系统（DF-GVision）是保定恒泰艾普双狐软件技术有限公司开发的一款面向地质研究、科研生产的专业化自动绘图软件平台。它基于“数据即图形、图形即数据”的软件研发主导思想，可以简单快速地实现数据与图形间的相互应用。在石油勘探和开发领域，双狐软件已经成为主要的成图软件之一，特别是在变速成图方面，它提供了高效、精确和灵活的解决方案。本文将详细介绍如何利用双狐软件实现变速成图。

一、双狐软件的基本功能与特点

双狐地质成图系统集勘探开发各类图件的生成、编辑、输出于一体，可以一次编辑完成T0图、构造图、井位部署图、勘探部署图、地质剖面图、单井柱状图、油藏剖面图、地层对比图、小层连通图、栅状图、各类等值图、沉积相带图、综合评价等图件。该软件具备以下特点：

1. 精细与准确：双狐独特的网格化技术提供了三种专业的网格化计算方法，数据适应性广，支持网格的密度高，运算精度更高。精确的构造形态为高陡构造、复杂断裂、微幅构造及复杂速度场等提供了更加准确的构造形态。

2. 高效与兼容：“数据即图形，图形即数据”的处理技术便于实现柱状、剖面及平面的数据联动、油藏分析等工作。强大的格式兼容技术便于实现各类数据及成果的交流、共享、管理和应用。软件集成了三种等值线勾绘方法，可以根据具体地质情况选择不同方法使用。

3. 自动化与模板化：软件提供不同类型的模板文件，用户可以直接选择模板生成标准图件，如含油面积图、厚度图、沉积相带图等，并且支持用户自行修改、扩展模板。自动生成的成果图件中包含图外标注，如图名、比例尺、边框、图例、责任表、绘图日期等常规信息，大大提高了工作效率。

二、变速成图的具体步骤

变速成图是双狐软件中的一个重要功能，它通过处理速度谱数据，将叠加速度转换为平均速度，进而生成三维网格文件，并利用这些数据进行深度域的构造图绘制。以下是详细的操作步骤：

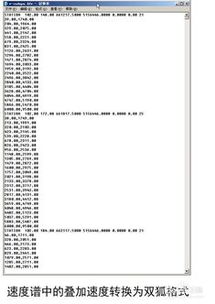

1. 速度谱格式转换

首先，需要将速度谱数据转换为双狐软件能够识别的格式。在双狐软件中，可以通过以下两种方式实现：

方法一：点击“AroundWave\recipe\开始.step”中的“速度谱格式转换二（结果为双狐）”。

方法二：直接运行DfVDataFormat.exe执行文件。

2. 将叠加速度转换为平均速度

运行dfVr.exe执行文件，将叠加速度数据转换为平均速度数据。这一步骤是变速成图的基础，确保数据的准确性和可靠性。

3. 生成三维网格文件

将离散的平均速度点生成三维网格文件，这是变速成图的关键步骤之一。可以通过以下两种方式实现：

方法一：点击“AroundWave\recipe\速度研究.step”中的“多维空间生成”，得到速度场文件。

方法二：利用其他专业软件或工具生成三维网格文件，然后导入双狐软件进行后续处理。

4. 将层位的T0数据转换为双狐格式

运行dfDraw.exe执行文件，将层位的T0数据转换为双狐软件能够识别的格式。这一步骤为后续的深度域构造图绘制提供了基础数据。

5. 沿目的层提取平均速度，与T0值运算，转换成深度

利用速度场沿目的层提取平均速度，并与T0值进行运算，转换成深度。可以通过以下两种方式实现：

方法一：点击“AroundWave\recipe\开始.step”中的“沿层速度提取及时深转换”。

方法二：直接运行f(x,y,z).exe执行文件。

6. 利用已钻井深度校正深度图

在有探井的地区，可以利用已钻井深度对深度图进行校正。点击“AroundWave\recipe\速度研究.step”中的“生成曲面awCreateF(x,y)”或直接运行awCreateF(x,y).exe执行文件。井数据与曲面运算得到深度需要校正的值，将深度散点值与实钻校正量相加，得到误差较小的深度值。

三、变速成图中的高级功能与应用

双狐软件在变速成图方面不仅提供了基础的功能，还具备一些高级功能和应用，这些功能可以进一步提升变速成图的精度和效率。

1. 等值线自动勾绘与编辑

双狐软件集成了三种等值线勾绘方法，包括最小能量法（FGrid）、克里金法（KGrid）和物源方向约束法。用户可以根据具体地质情况选择不同方法使用。软件还提供了等值线的批量编辑功能，可以对等值线的构造形态进行修改，网格数据可自动随之改变。

2. 多种运算功能

双狐软件提供了散点与散点、散点与曲面、曲面与曲面等多种运算功能，这些功能可以提高用户的工作效率。对于缺少散点信息，只有等值线数据的区域，可以利用网格曲面功能，对等值线图进行网格化插值，直接生成曲面文件，反映地质体区域变化规律。

3. 三维可视化与交互分析

双狐软件具备三维可视化模块，可以将双狐图件加载到Google Earth中，实现三维可视化展示。此外，软件还提供了交点计算、地球椭球体及投影换算等功能，方便用户进行交互分析和数据处理。

4. 图件管理与协同工作

双狐地质图件管理系统（DF-GeoGallery）提供了图件批量入库、集中存储、安全管理等功能，支持细粒度的权限控制体系和完整的日志记录。此外，该系统还支持跨地域跨部门的图件协作，方便用户进行协同工作。

四、结论

双狐地质成图系统是一款功能强大、操作简便的自动化绘图软件，在石油勘探和开发领域具有广泛的应用前景。通过利用双狐软件实现变速成图，可以大大提高地质图件的绘制效率和精度，为后续的勘探和开发工作提供可靠的数据支持。同时，双狐软件还具备多种高级功能和应用，可以满足用户在不同场景下的需求。因此，对于从事石油勘探和开发工作的科研人员和技术人员来说，掌握双狐软件的使用方法和技巧是非常必要的。
