如何快速掌握CAD引线标注的快捷键？

在CAD（计算机辅助设计）的广阔世界里，快捷键是提高工作效率的秘密武器。今天，我们就来聊聊CAD中一个非常实用且常用的快捷键——引线标注快捷键LE。无论你是CAD新手还是有一定经验的用户，掌握这个快捷键都能让你的设计工作更加流畅和高效。

CAD引线标注快捷键LE：让标注变得简单

什么是引线标注？

在CAD图纸中，引线标注是一种用来指示或说明图纸上某个特定部分或元素的注释方式。它通常由一条线（引线）和一个文本框（注释）组成，用于标注尺寸、说明材料、标注符号或添加其他相关信息。

为什么需要引线标注快捷键？

在进行复杂的CAD设计时，经常需要对图纸上的多个元素进行标注。如果每次标注都需要通过菜单或工具栏一步步操作，不仅效率低下，还容易出错。而使用快捷键LE，可以迅速调用引线标注命令，大大提高标注速度，减少重复劳动。

如何使用CAD引线标注快捷键LE？

使用CAD引线标注快捷键LE非常简单，下面以浩辰CAD软件为例，详细介绍操作步骤：

1. 启动CAD软件：

首先，打开你的CAD软件（如浩辰CAD）。

2. 打开图纸文件：

在CAD软件中打开你需要进行引线标注的图纸文件。

3. 输入快捷键LE：

在CAD命令行中输入“LE”，然后按空格键或回车键确认。这将调用引线标注命令。

4. 指定第一个引线点：

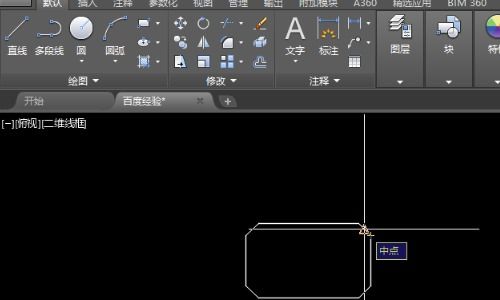

根据命令行提示，在图纸上指定引线标注的第一个点。这个点通常是引线的起点。

5. 指定下一点：

接着，指定引线的下一个点。你可以根据需要，继续指定更多的点，以绘制出复杂的引线路径。

6. 引出水平线段（可选）：

在某些情况下，你可能希望引线在某一位置引出一段水平线段，以便更好地对齐注释文本。这时，你可以按照命令行提示进行相应的操作。

7. 输入注释文字：

完成引线的绘制后，命令行会提示你输入注释文字。此时，你可以输入需要添加的标注内容。浩辰CAD软件通常会提供一个多行文字输入框，让你能够方便地输入多行文本。

8. 完成标注：

输入完成标注文字后，按Esc键退出编辑模式，即可完成引线标注。

引线标注的更多技巧

除了基本的引线标注操作外，还有一些技巧可以让你的标注更加专业和高效：

调整引线样式：

在CAD软件中，你可以自定义引线的样式，包括线的颜色、线型、线宽等。这有助于使你的标注更加清晰和易于识别。

添加箭头：

引线标注通常会在引线的末端添加一个箭头，以指示标注的方向。你可以在CAD软件中设置箭头的样式和大小，以满足不同的设计需求。

使用多行文字：

在引线标注中，使用多行文字可以方便地添加详细的注释内容。你可以通过调整文字的高度、对齐方式、字体等属性，使注释更加清晰易读。

关联标注：

在某些CAD软件中，你可以将引线标注与图纸上的元素进行关联。这样，当元素的位置或尺寸发生变化时，标注会自动更新，以保持准确性。

创建块：

如果你经常需要使用相同的引线标注样式，可以将其创建为一个块（Block）。这样，在需要时只需插入块即可，无需重复设置标注样式。

引线标注在实际设计中的应用

引线标注在CAD设计中有着广泛的应用，以下是一些常见的应用场景：

尺寸标注：

在图纸上标注零件或结构的尺寸时，可以使用引线标注来指示具体的测量点和尺寸值。

材料说明：

在图纸上标注零件或结构的材料时，可以使用引线标注来指示材料的名称、规格和数量等信息。

符号标注：

在图纸上标注特定的符号或标记时，可以使用引线标注来指示符号的位置和含义。

注释说明：

在图纸上添加注释或说明时，可以使用引线标注来提供额外的信息或解释。

快捷键LE的优势

使用快捷键LE进行引线标注具有以下优势：

提高效率：

快捷键LE可以迅速调用引线标注命令，大大缩短了操作时间，提高了工作效率。

减少错误：

通过快捷键进行操作，可以减少因菜单或工具栏操作不当而导致的错误。

易于记忆：

快捷键LE简单易记，即使对于新手用户来说也容易上手。

兼容性：

大多数主流的CAD软件都支持快捷键LE进行引线标注，因此你可以在不同的CAD平台上使用相同的快捷键。

结语

CAD引线标注快捷键LE是CAD设计中不可或缺的工具之一。掌握这个快捷键不仅可以提高你的工作效率，还可以让你的标注更加专业和准确。无论你是CAD新手还是有一定经验的用户，都应该熟练掌握这个快捷键，并将其应用到实际的设计工作中去。希望这篇文章能够帮助你更好地理解和使用CAD引线标注快捷键LE，让你的设计工作更加轻松和高效。
