轻松学会：如何将CAD图纸一键转换为JPG图片

CAD图纸如何直接导出JPG图纸

在工程设计、建筑制图以及产品制造等领域，CAD（计算机辅助设计）图纸是不可或缺的工具。CAD图纸的灵活性、精确性和可编辑性使其成为专业人士的首选。然而，在某些情况下，我们需要将CAD图纸转换为JPG格式，以便在不具备CAD软件的环境中查看或打印。那么，CAD图纸如何直接导出JPG图纸呢？本文将详细介绍这一过程，并从多个维度提供实用指南。

一、了解CAD与JPG格式的区别

CAD图纸通常是以DWG或DXF等文件格式保存的，这些格式是专门为CAD软件设计的，能够存储大量的设计信息，如图层、标注、尺寸和材质等。而JPG格式则是一种广泛使用的图像压缩格式，主要用于存储照片和图像，具有较小的文件体积和良好的兼容性。JPG图像是无损或有损压缩的，这意味着它们可能不包含CAD图纸中的所有细节和元数据。

二、选择适合的CAD软件

不同的CAD软件在导出JPG图像时可能具有不同的步骤和选项。常见的CAD软件包括AutoCAD、MicroStation、SolidWorks等。这里以AutoCAD为例，演示如何导出JPG图纸。但请注意，其他CAD软件的步骤通常大同小异，只是在界面和选项上略有不同。

三、导出前的准备工作

1. 优化图纸：在导出前，确保图纸已经过优化，删除了不必要的图层和对象，调整了线宽、颜色和标注样式等。这将有助于减小最终JPG图像的文件体积，并使其更加美观和易于阅读。

2. 设置视图：选择适当的视图和比例，确保导出的JPG图像能够清晰地展示图纸的内容。如果需要，可以使用CAD软件的缩放、平移和旋转工具来调整视图。

3. 确定输出尺寸和分辨率：JPG图像的分辨率（通常以像素/英寸或像素/厘米表示）将直接影响其清晰度和文件大小。较高的分辨率会生成更清晰的图像，但也会增加文件体积。因此，在导出前应根据实际需求选择合适的输出尺寸和分辨率。

四、导出JPG图纸的步骤

1. 打开AutoCAD软件

首先，确保你已经安装了AutoCAD软件，并打开了需要导出的CAD图纸。

2. 选择“输出”功能

在AutoCAD的菜单栏中，找到并点击“文件”选项，然后选择“输出”或类似的选项。在下拉菜单中，选择“其他格式”或“导出”等选项，以进入导出设置。

3. 选择JPG格式

在导出设置窗口中，你将看到一个包含多种输出格式的列表。在列表中找到并选择“JPEG”或“JPG”格式。如果列表中没有显示JPG格式，可能需要安装额外的图像导出插件或更新AutoCAD软件。

4. 设置导出参数

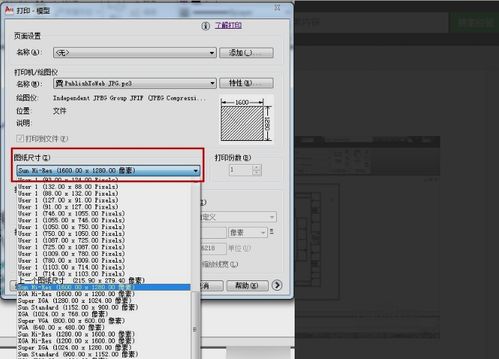

在选择JPG格式后，你将看到一个包含多个导出参数的对话框。这些参数可能包括输出路径、文件名、图像质量、颜色深度、分辨率等。根据你的需求，逐一设置这些参数。例如，你可以选择将图像保存在特定的文件夹中，为图像命名，并调整图像质量和分辨率以优化输出效果。

输出路径：指定保存导出JPG图像的文件夹位置。

文件名：为导出的JPG图像命名，以便在后续使用中轻松识别。

图像质量：通常是一个滑块或百分比值，用于调整图像的压缩程度和质量。较高的质量值将生成更清晰、更详细的图像，但也会增加文件大小。

颜色深度：选择适当的颜色深度，以确保图像的颜色和对比度符合你的需求。

分辨率：根据输出设备或用途选择合适的分辨率。较高的分辨率会生成更清晰的图像，但也会增加文件体积。

5. 预览和导出

在设置完所有导出参数后，使用预览功能查看图像的效果。如果满意，点击“导出”或“确定”按钮，AutoCAD将开始将CAD图纸转换为JPG图像。这个过程可能需要几秒钟到几分钟的时间，具体取决于图纸的复杂性和所选的分辨率。

五、处理导出的JPG图纸

导出JPG图纸后，你可能需要使用图像编辑软件（如Photoshop、GIMP等）对其进行进一步的处理。例如，你可以调整图像的亮度、对比度和色彩平衡，裁剪不需要的部分，添加文字或水印等。这些操作将有助于提高图像的可读性和美观度。

六、常见问题与解决方案

1. 图像质量不佳：如果导出的JPG图像质量不佳，可能是由于分辨率设置过低或图像质量参数调整不当导致的。尝试增加分辨率或提高图像质量参数，然后重新导出。

2. 文件体积过大：如果导出的JPG图像文件体积过大，可能是由于分辨率过高或图像质量参数设置过高导致的。在保持图像清晰度的前提下，适当降低分辨率或图像质量参数可以减小文件体积。

3. 颜色失真：如果导出的JPG图像颜色失真，可能是由于颜色深度设置不当或图像编辑软件中的颜色管理问题导致的。检查并调整颜色深度设置，或在图像编辑软件中调整颜色管理选项。

4. 缺少图层信息：JPG格式不支持图层信息，因此在导出过程中会丢失CAD图纸中的图层信息。如果你需要保留图层信息以便后续编辑，可以考虑使用其他格式（如PDF）进行导出。

七、总结

将CAD图纸导出为JPG图像是一个简单而有效的过程，可以方便地在不具备CAD软件的环境中查看和打印图纸。通过优化图纸、设置视图、选择合适的输出尺寸和分辨率以及调整导出参数，你可以获得高质量的JPG图像。同时，使用图像编辑软件对导出的JPG图像进行进一步的处理将有助于提高图像的可读性和美观度。如果你遇到任何问题或困难，可以查阅CAD软件的官方文档或联系技术支持以获取帮助。
