CNCKAD的三维接口设置详解

CNCKAD作为一款先进的数控编程软件，在模具制造和金属加工领域有着广泛的应用。其强大的三维接口功能，使得用户在设计和编程过程中能更加高效地进行操作。本文将详细介绍CNCKAD的三维接口设置方法，帮助用户更好地掌握这一工具。

一、安装与初步设置

1. 软件安装

首先，我们需要将CNCKAD软件光盘插入光驱，光盘将自动运行。随后，点击“Install Products”按钮，这时会弹出包含CNCKAD与DNC按钮的界面。选择并点击“CNCKAD”按钮，点击“Next”开始安装程序。

在安装过程中，用户可以自定义软件安装路径（默认路径也可），然后一直点击“Next”直到安装完成。最后，点击“Finish”结束安装。

2. DNC程序安装

接下来，进行DNC传输程序的安装。点击“DNC”按钮，开始DNC程序的安装。同样，用户可以选择默认安装路径或自定义路径。点击“Next”继续安装，等待数秒后，安装完成。

3. 软件设置与机械结合

安装完成后，点击CNCKAD图标打开软件。在软件界面中，进行一系列的设置，以确保软件与机械设备的兼容。

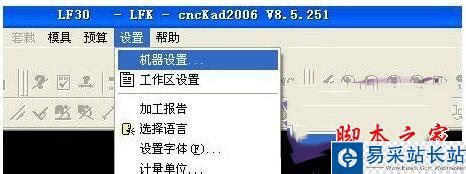

点击菜单“设置”——“机器设置”——“制造商”——“机器型号”，然后点击“添加到已选用机器”。

导入软件后处理文件，将这些文件复制到默认路径（如c:\Metalix\Machines\目录下）。

打开机器设置，在编辑机器文件时，找到夹钳参数并根据机床上夹钳数量进行设置。

行程参数根据机械工作范围进行设置，例如X轴=2000，Y轴=1270。

修改上、下死点参数，并设定夹钳保护区。

二、三维接口设置

1. 工具栏详解

CNCKAD的三维接口设置涉及多个工具栏和菜单项。了解这些工具栏的功能是进行三维设置的基础。

新建零件：双击Windows桌面CNCKAD图标，或从开始菜单选择程序启动软件。选择“文件”——“新建”——“零件”（快捷键CTRL+N），或点击工具栏中的新建零件图标。

定义零件参数：在新建零件对话框中，定义零件尺寸、板料、材料名、厚度等参数。

辅助线工具栏：用于绘制零件的垂直和水平辅助线。点击垂直辅助线图标，在图中心位置单击左键完成垂直线的绘制；同样方法绘制水平线。

形状工具栏：用于绘制零件的几何形状，如直线、圆形等。

删除工具栏：用于删除多余的线条或实体。

2. 模具设置

模具设置是三维接口的重要部分，用于创建和管理模具库。

创建基本零件：在新建零件对话框中，输入零件名称并保存。然后，定义零件的尺寸和参数。

绘制零件形状：利用辅助线工具栏和形状工具栏，绘制零件的基本形状。

保存为特殊模具：完成零件绘制后，点击菜单“模具”——“存为特殊模具”，输入模具名称并保存。

编辑模具库：点击菜单“模具”——“编辑模具库”，选择“特殊模”选项，可以看到刚才创建的模具。

3. 补偿与程序原点设置

补偿和程序原点设置对于确保加工精度和效率至关重要。

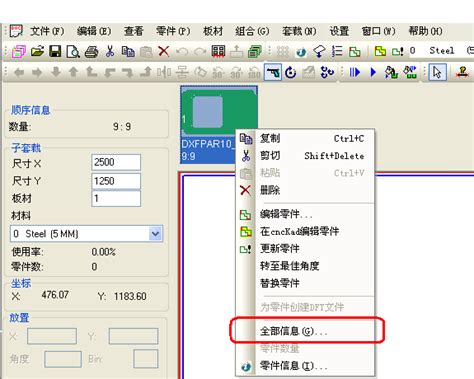

设置零件间隔区：在选择的零件上点鼠标右键，选择“全部信息”，然后设置零件间隔区为补偿直接的一半。

程序原点设置：在软件界面中找到“程序原点”设置选项，根据需要进行设置和修改。程序原点一般设置为零件的中心点或加工起始点。

4. 传送程序至机床

完成三维设置后，需要将程序传送至机床进行加工。

DNC传送设置：点击桌面DNC图标，打开传送软件。进行传送程序的设置，包括接口参数设置（如机器名称、设备类型、波特率、数据位、校验、停止位、握手方式等）。

传送程序：在DNC传送软件中，点击工具栏中的“传送至机器”图标。按下资料输入模式（MDI），将操作模式转换到资料输入模式。按下功能键（OFF/SET SETTING）两下，显示相关界面。设置完毕后，按下编辑键（EDIT），再按下程序键（PROG），输入程序号名，然后按扩展键读入并执行。

三、实例操作

为了更好地理解CNCKAD的三维接口设置，以下通过一个实例进行演示。

1. 创建新零件

双击Windows桌面CNCKAD图标，或从工具栏中单击图标，
