CAD中怎样绘制平行线？

掌握CAD技巧：轻松绘制平行线的秘诀

在CAD（计算机辅助设计）的广阔世界里，掌握绘制平行线的技巧无疑是每位设计师必须练就的基本功。无论是建筑设计、机械设计还是电子电路设计，平行线无处不在，它们扮演着引导视觉方向、定义空间关系的重要角色。那么，如何在CAD中高效、准确地绘制出完美的平行线呢？本文将带你一步步揭开这个谜团，让你的CAD设计之路更加顺畅。

一、了解平行线在CAD中的基础应用

CAD软件作为现代设计的得力助手，以其强大的绘图和编辑功能，极大地提高了设计师的工作效率。而平行线，作为CAD图形中的基本元素，不仅用于构建二维平面图形，更是三维建模中不可或缺的辅助线。它们帮助设计师快速确定物体的尺寸、方向和位置，使设计作品更加精确和美观。

在绘制建筑平面图时，平行线被用来定义房间的布局、门窗的位置以及走廊的宽度；在机械设计图中，它们则用于绘制齿轮的齿槽、轴承的装配线以及传动带的路径；而在电子电路设计中，平行线则成为连接各电子元件的导线，确保电路的正常运行。可以说，无论在哪个领域，平行线都是CAD设计中不可或缺的一部分。

二、掌握CAD中绘制平行线的核心技巧

要在CAD中高效绘制平行线，关键在于掌握正确的工具和技巧。以下是几种常用的绘制平行线的方法：

1. 利用“偏移”命令（OFFSET）

“偏移”命令是CAD中绘制平行线的最直接方法。它允许你选择一个已有的直线、圆弧或多段线，然后指定一个偏移距离，从而生成一条与原图形平行的新图形。使用“偏移”命令时，你需要注意以下几点：

选择合适的偏移距离：根据设计需求，合理设定偏移距离。过小的距离可能导致图形重叠，过大的距离则可能破坏整体比例。

确保方向正确：在指定偏移距离后，CAD会提示你选择偏移的方向。确保选择的方向与你的设计意图一致。

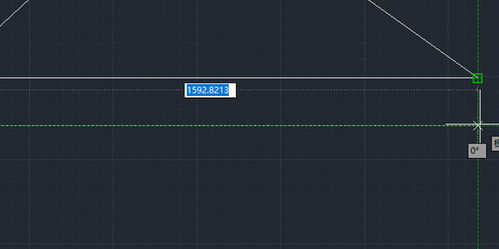

利用动态输入：在绘制过程中，开启动态输入功能，可以实时查看和修改偏移距离，提高绘图的准确性。

2. 使用“复制”命令（COPY）结合“旋转”命令（ROTATE）

在某些复杂的设计中，你可能需要绘制多条具有特定角度差的平行线。这时，你可以使用“复制”命令先复制出多条相同的直线，然后利用“旋转”命令将它们旋转到所需的角度。虽然这种方法相对繁琐，但在处理特定角度的平行线时非常有效。

3. 借助“构造线”命令（XLINE）

“构造线”命令用于绘制无限长的直线，它可以帮助你快速定位平行线的方向。通过绘制与已有直线平行的构造线，然后利用“修剪”或“延伸”命令将其调整为所需长度，即可轻松得到平行线。这种方法特别适用于需要快速定位平行线方向但不需要精确长度的场景。

4. 利用“平行多段线”功能

在CAD中，多段线（POLYLINE）是一种包含多个线段的连续图形。利用“平行多段线”功能，你可以在绘制多段线的同时，指定一个偏移距离，从而生成与之平行的另一条多段线。这种方法适用于需要绘制多条连续平行线的场景，如绘制铁路轨道、电缆槽等。

三、实战演练：在CAD中绘制平行线的具体步骤

为了更好地理解如何在CAD中绘制平行线，下面我们将以一个简单的建筑平面图为例，演示使用“偏移”命令绘制平行线的具体步骤：

1. 打开CAD软件并新建文件：启动CAD软件，创建一个新的绘图文件。

2. 绘制初始直线：使用“直线”命令（LINE）绘制一条表示房间墙体的直线。

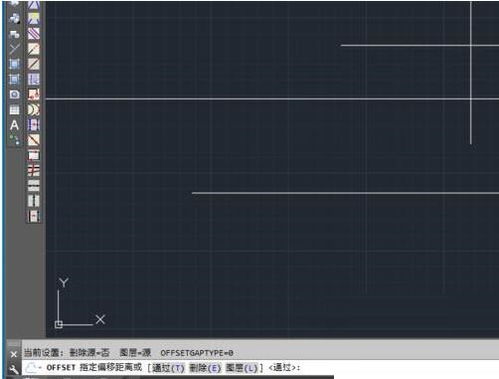

3. 选择“偏移”命令：在命令行输入“O”并按回车键，或在工具栏中找到“偏移”按钮并单击。

4. 选择偏移对象：在绘图区域中选择你刚才绘制的直线作为偏移对象。

5. 指定偏移距离：在命令行输入所需的偏移距离（如120mm，表示墙体的厚度），并按回车键。

6. 选择偏移方向：使用鼠标指针确定偏移的方向，并在合适的位置单击以完成偏移操作。

7. 重复偏移操作：根据需要，你可以多次使用“偏移”命令来绘制更多平行的墙体线。

8. 调整图形：利用“修剪”或“延伸”命令对图形进行微调，确保所有墙体线连接正确且符合设计要求。

四、提升技巧：优化平行线绘制的实用建议

在掌握了基本的平行线绘制技巧后，你还可以尝试以下方法来进一步提高你的绘图效率和质量：

使用图层管理：将不同类型的图形（如墙体、门窗、家具等）分别放置在不同的图层上，便于管理和编辑。

利用快捷键：熟悉并使用CAD中的快捷键可以大大提高你的绘图速度。例如，“L”表示“直线”，“O”表示“偏移”等。

设置捕捉和栅格：利用捕捉和栅格功能可以帮助你更精确地定位图形位置，避免误差。

学习脚本和自动化工具：对于重复性较高的绘图任务，可以考虑编写脚本或使用自动化工具来简化操作过程。

五、结语

通过以上内容的介绍，相信你已经对如何在CAD中绘制平行线有了深入的了解。掌握这些技巧不仅能够帮助你提高绘图效率，还能使你的设计作品更加精确和美观。记住，实践是检验真理的唯一标准。只有不断练习和尝试，你才能真正掌握CAD的精髓，成为一名出色的设计师。现在，就让我们一起在CAD的世界中畅游吧！
