揭秘“COF”背后的真正含义

COF是什么意思

COF，英文全称Chip On Film或Chip On Flex，是一种新兴的集成电路封装技术。这种技术将集成电路（IC）直接固定在柔性线路板上，利用晶粒软膜构装技术，将芯片与软性基板电路结合。COF不仅代表了一种特定的封装方式，还在屏幕封装工艺中占据了重要地位，成为中大型屏幕封装的优选技术。

COF技术的原理与分类

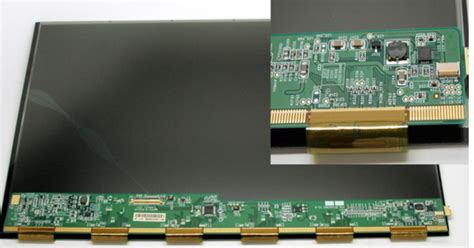

COF技术的主要原理是将显示驱动IC芯片置入柔性的FPC（Flexible Printed Circuit，柔性印刷电路）排线中，再利用FPC本身的特性翻折至屏幕下方。这种封装方式不仅提高了集成度，还使得外围元件可以与IC一起安装在柔性PCB上，进一步提升了设备的性能。

从工艺上来说，COF分为单层COF和双层COF两种。双层COF（2L-FCCL）主要由铜箔和基膜两种材料构成，不含胶粘剂，因此更薄、更易于弯曲和折叠。这种材料可以将温度和湿度的变形控制在极小的范围内，非常适合制造对稳定性和精密度有极高要求的COF柔性封装基板。

COF技术的优势

1. 屏幕转型的关键：COF技术实质上是COG（Chip On Glass，芯片贴玻璃）的升级版，也是现在屏幕转型的关键。与COG主要集中在中小型尺寸不同，COF技术主要集中在中大型尺寸上，能够更好地满足现代大屏幕显示设备的需求。

2. 检修方便：当显示驱动IC（DDIC）存在不良或者DDIC与面板绑定出现不良时，需要将DDIC从面板上取下。由于COF-IC较COG更容易取下置换，因此大大减少了检修难度和成本。

3. 体积更小：COF载带由于其可弯折的特性，能够将DDIC置于显示面板背后，从而减少了边框宽度，使得电子设备更加轻薄美观。

4. 工艺兼容性：尽管COF是一种新兴的集成电路封装技术，但它的工艺制程与传统的FPC及IC安装技术兼容。这意味着人们能够用现有的设备生产出COF产品，降低了生产成本，提高了生产效率。

COF与其他封装技术的比较

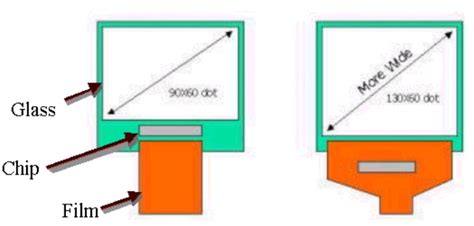

目前主流的屏幕封装工艺主要有三种：COG、COF和COP（Chip On Pi，芯片贴塑料）。

COG：主要集中在中小型尺寸，将IC直接安装在玻璃基板上。这种封装方式虽然简单，但受限于玻璃基板的刚性和不易弯曲的特点，不适用于大尺寸屏幕。

COF：如上文所述，COF技术主要集中在中大型尺寸，利用柔性线路板将IC与屏幕连接，具有更高的集成度和更小的体积。

COP：属于边框减少最多的工艺，但需要应用柔性的OLED屏幕。利用OLED本身的弯曲特性将排线和IC全部弯折至屏幕下方。然而，COP工艺对温度控制要求较高，且容易出现内部引线开路和短路等问题。

COF技术的应用与市场规模

COF技术因其独特的优势，在智能手机、平板电脑、笔记本电脑等电子设备中得到了广泛应用。随着电子产品向更轻薄、更高清、更智能的方向发展，COF技术的市场需求也在不断增长。

据测算，2022年全球COF载带出货量达50亿颗，未来预计COF载带制造及COF-IC封测相关的市场规模将达到250亿人民币。其中，COF载带是一个被忽视的百亿级市场，全球共计有7家厂商，其中2家在韩国，2家在中国台湾，3家在中国大陆（其中1家工厂在日本）。目前整个市场处于被韩台企业垄断的状态，但随着LCD显示面板产业向中国大陆的转移，上游关键环节的COF载带也必将向中国大陆进行转移。

COF技术的挑战与发展方向

尽管COF技术具有诸多优势，但在实际应用中也面临着一些挑战。例如，清洗剂渗入COF会造成油墨腐蚀，导致显示功能不良。因此，需要提高COF的耐化学性。另外，为使边框更窄、产品更轻薄，要求COF折叠至接近死折的状态，因此需要提高COF的耐弯折性。

为了应对这些挑战，业界正在不断研发新技术和新材料。例如，使用新型化锡技术来提高COF的耐弯折性；开发超声波辅助焊接技术和等离子表面清洁技术来降低焊接所需温度；研究金对金接点进行热压结合的工艺来提高连接可靠性等。

未来，随着5G、物联网、人工智能等技术的不断发展，COF技术将迎来更多的应用场景和市场需求。同时，也需要不断创新和优化，以应对日益激烈的市场竞争和技术挑战。

结语

COF作为一种新兴的集成电路封装技术，在屏幕封装工艺中占据了重要地位。它以其独特的优势，如高集成度、小体积、易检修等，在智能手机、平板电脑等电子设备中得到了广泛应用。随着技术的不断进步和市场的不断发展，COF技术将迎来更加广阔的应用前景和市场规模。同时，也需要不断应对新的挑战和机遇，以推动整个行业的持续发展和进步。
