经纬仪操作指南及步骤详解

经纬仪的使用方法和步骤

经纬仪作为一种在工程测量和大地测量中广泛使用的精密仪器，其准确的操作方法和步骤对于确保测量结果的准确性至关重要。以下将详细介绍经纬仪的使用方法和步骤，帮助用户全面了解和掌握经纬仪的基本操作技能。

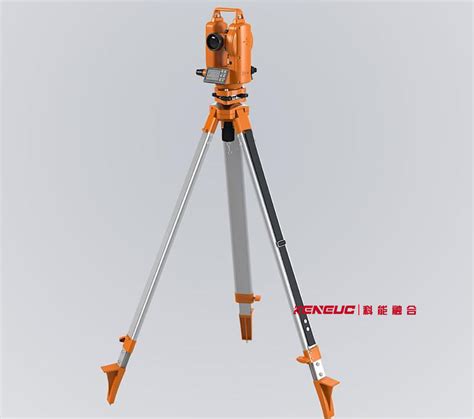

经纬仪的使用始于其安装和架设。安装经纬仪主要包括安置三脚架和安置经纬仪两部分。

首先，需要选择坚固的地面放置三脚架。三脚架的架设高度应适当，以方便观测操作为原则。在架设三脚架时，可以先将脚架头调整至大致水平的位置。接下来，将垂球挂在三脚架的挂钩上，通过移动脚架的位置使垂球粗略对准地面的测量中心。此时，要注意使脚架头尽量保持水平状态。调整完成后，将三脚架的脚尖插入地面，使其稳固。

完成三脚架的架设后，进行经纬仪的安置。在安置经纬仪前，应检查三脚架的各固定螺丝是否固紧，确保三脚架的稳固性。然后，将经纬仪置于三脚架的架头上，并使用中心联接螺丝将经纬仪与三脚架联结固定。此时，应确保经纬仪与三脚架的连接稳固可靠，以防止在观测过程中发生仪器松动或移位的情况。

经纬仪的对中操作是使仪器纵轴与测站点位于同一铅垂线上的过程。对中操作分为垂球对中和光学对中两种方法。

垂球对中方法相对简单。首先，将垂球挂在经纬仪连接螺旋中心的挂钩上，调整垂球线的长度，使垂球尖与地面点的高差控制在1-2毫米左右。然后，根据垂球尖与地面点的偏差情况，通过移动三脚架或旋转经纬仪来使垂球尖准确对准地面测量中心。当偏差较大时，可以移动三脚架的位置；当偏差较小时，可以通过微调经纬仪的位置来实现对中。

光学对中方法相对更为精确。首先，将三脚架头调整至大致水平状态，并目估初步对中。然后，调节光学对中器上的小圆圈，使其与地面测量点清晰。接下来，通过旋转脚螺旋，使地面测量点位于光学对中器的标志中心。此时，应伸缩三脚架的相应架腿，使圆水准器的气泡居中。再旋转脚螺旋，使平盘水准管在相互垂直的两个方向上的气泡都居中。最后，从光学对中器检查与地面点对中的情况，可以通过略松动连接螺旋并做微小的平移，使对中误差小于1毫米。

经纬仪的整平操作是为了使经纬仪的水平度盘和横轴处于水平位置，垂直度盘位于铅垂平面内。整平操作分为粗平和精平两个步骤。

粗平操作是通过伸缩三脚架的架腿，使圆水准器的气泡居中。在调整过程中，应使用双手操作三脚架的架腿，避免因操作用力不当导致仪器晃动或损坏。当圆水准器的气泡居中后，应检查对中标志是否偏离地面测量点。如果偏离了，需要旋松三脚架上的连接螺旋，平移经纬仪基座使对中标志准确对准地面测量点，然后拧紧连接螺旋。

精平操作是通过旋转脚螺旋，使管水准器的气泡居中。首先，松开水平制动螺旋，转动经纬仪的照准部，使水准管大致平行于任意两个脚螺旋的连接线方向。然后，两手同时向内或向外旋转这两个脚螺旋，使水准管的气泡居中。注意，气泡移动的方向与转动脚螺旋时左手大拇指的运动方向相同。当气泡居中后，将照准部旋转90度，再用第三个脚螺旋使气泡居中。如此反复进行，直至照准部旋转至任何位置气泡都居中为止。

对中整平是一个反复进行的过程，需要不断调整三脚架和经纬仪的位置，直至既对中又整平。在实际操作中，可以根据具体情况灵活运用对中整平的方法，以提高工作效率和测量精度。

经纬仪的瞄准和读数操作是测量过程中的关键环节。瞄准操作主要包括目镜调焦、粗瞄目标、物镜调焦、消除视差和精确瞄准等步骤。

首先，进行目镜调焦，使经纬仪望远镜内的十字丝清晰。然后，使用望远镜上的瞄准器粗瞄目标，通过旋转望远镜使目标位于望远镜的视场内。接下来，进行物镜调焦，使目标在望远镜内清晰成像。在调焦过程中，应注意消除视差，即观察目标像与十字丝之间是否有相对移动。如果存在视差，可以通过微调望远镜的调焦螺旋来消除。最后，进行精确瞄准，使十字丝的交点对准目标的根部。在精确瞄准过程中，可以旋转望远镜微动螺旋和水平微动螺旋来调整目标的位置。

读数操作是在瞄准目标后进行的。首先，调整照明反光镜，使读数窗的亮度适中。然后，旋转读数显微镜的目镜，使刻划线清晰。最后，读取读数窗内的刻度值。在读数过程中，应注意保持读数窗的清洁和亮度适中，以确保读数的准确性。同时，应熟悉经纬仪的读数方法和精度要求，以正确读取测量结果。

在使用经纬仪时，需要注意以下事项：

1. 在阳光下测量时，应避免将物镜直接瞄准太阳。如果需要在太阳下作业，应安装滤光器以保护仪器和眼睛。

2. 在作业前，应仔细全面检查仪器，确保仪器的各项指标、功能、电源、初始设置和改正参数均符合要求。如果发现仪器存在异常或故障，应及时停止使用并进行维修或更换。

3. 在瞄准目标时，应尽可能瞄准其底部，以减少目标倾斜对水平角的影响。同时，应注意保持仪器的稳定和水平状态，避免在观测过程中发生晃动或位移。

4. 在使用各螺旋时，不可用力过猛或过大，以免损坏仪器或影响测量精度。在旋转螺旋时，应均匀用力并保持旋转方向的一致性。

5. 如果发现仪器功能异常或出现故障，非专业维修人员不可擅自拆开仪器进行维修。应联系专业维修人员或厂家进行维修和保养。

6. 当激光亮起时，不要用眼睛直视激光光源，以免对眼睛造成伤害。在激光测量过程中，应保持适当的距离和角度，以确保测量的安全性和准确性。

经纬仪作为工程测量中的重要工具，其准确的使用方法和步骤对于确保测量结果的准确性具有重要意义。通过熟练掌握经纬仪的安装、对中、整平、瞄准和读数等操作技巧，并注意使用过程中的注意事项和安全要求，用户可以更好地利用经纬仪进行工程测量和数据分析工作。
