轻松掌握：基尔霍夫定律实验详细步骤指南

在探索电子世界的奥秘时，基尔霍夫定律如同一把钥匙，为我们打开了理解电路中电流与电压关系的大门。这一定律不仅是电路分析的基础，更是电子工程师们不可或缺的工具。今天，就让我们一起走进实验室，亲手验证基尔霍夫定律的正确性，感受其独特的魅力。

实验前的准备

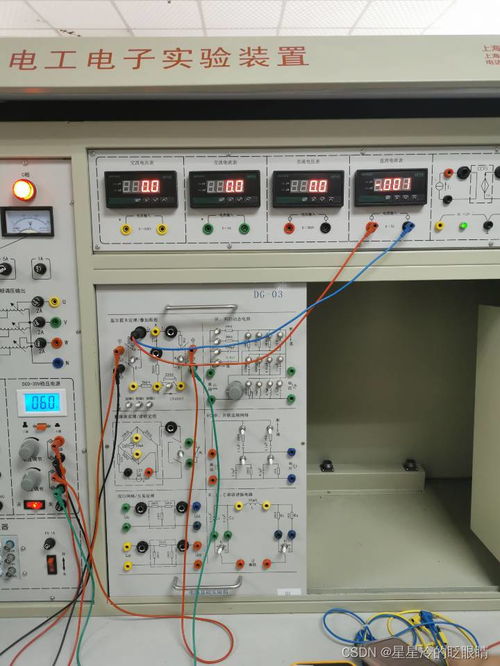

在正式开始实验之前，我们需要做好充分的准备工作。首先，确保实验所需的设备齐全且功能正常。这些设备包括直流稳压电源、可调直流稳压电源、直流数字电压表、直流数字毫安表，以及用于测量各支路电流的电流插头和插座。此外，根据实验的具体要求，可能还需要准备一些电阻元件和导线。

接下来，我们需要熟悉实验电路图，并明确各支路电流和电压的测量点。在实验中，我们将通过调节直流稳压电源的电压值，来观察和分析电路中电流和电压的变化规律。

实验步骤：验证基尔霍夫定律

第一步：设定电路支路的方向

实验的第一步是设定电路支路的方向。在这个过程中，我们需要根据实验电路图，明确各支路的电流方向，并标记出电流的正方向。这有助于我们在后续的实验中准确地测量和记录电流值。

第二步：接入直流稳压电源

接下来，我们需要将直流稳压电源接入电路。在这个过程中，我们需要根据实验要求，调节电源的电压值。例如，我们可以将两个直流稳压电源分别调至6V和12V，以满足实验的需要。同时，我们还需要注意电源的极性连接，确保电路的正确运行。

第三步：测量各支路电流

在接入电源后，我们就可以开始测量各支路的电流了。首先，我们需要熟悉电流插头的结构，并将其两端接至数字毫安表的“+”、“-”两端。然后，将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。在测量过程中，我们需要注意电流的正负号，并合理选择量程，以确保测量的准确性。

第四步：验证基尔霍夫电流定律

在完成各支路电流的测量后，我们就可以开始验证基尔霍夫电流定律了。根据基尔霍夫电流定律，电路中任意时刻，流进和流出节点的电流代数和应等于零。因此，我们可以将测量得到的各支路电流值相加，并检查其是否等于零。如果相等，则验证了基尔霍夫电流定律的正确性。

第五步：测量各支路电压

接下来，我们需要测量各支路的电压。在这个过程中，我们可以使用直流数字电压表来测量各电阻元件上的电压值。需要注意的是，在测量电压时，我们需要正确连接电压表的正负接线柱，以确保测量的准确性。同时，我们还需要注意电压表的量程选择，以避免因量程过小而损坏电压表或因量程过大而影响测量精度。

第六步：验证基尔霍夫电压定律

在完成各支路电压的测量后，我们就可以开始验证基尔霍夫电压定律了。根据基尔霍夫电压定律，电路中任意时刻，沿闭合回路的电压的代数和为零。因此，我们可以选择两个闭合回路，分别测量其各支路的电压值，并将它们相加。如果相加的结果等于零，则验证了基尔霍夫电压定律的正确性。

实验注意事项

在实验过程中，我们需要注意以下几点：

1. 电流的正负号：在测量电流时，我们需要注意电流的正负号。如果电流方向与设定的正方向相同，则电流值为正；如果相反，则电流值为负。这有助于我们准确地记录和计算电流值。

2. 量程选择：在测量电流和电压时，我们需要合理选择量程。如果量程过小，可能会导致仪器损坏或测量不准确；如果量程过大，则可能会影响测量精度。因此，在选择量程时，我们需要根据实验要求和仪器规格进行综合考虑。

3. 仪表连接：在连接仪表时，我们需要注意仪表的正负接线柱和量程选择开关的正确连接。如果连接错误，可能会导致测量不准确或仪器损坏。

4. 安全操作：在实验过程中，我们需要注意安全操作。例如，在调节电源电压时，我们需要逐渐增加电压值，以避免因电压突变而损坏电路元件；在测量高电压时，我们需要使用绝缘工具进行操作，以避免触电危险。

实验结果与分析

在完成实验后，我们需要对实验结果进行分析和总结。首先，我们可以将测量得到的各支路电流和电压值填入表格中，以便进行后续的数据处理和分析。然后，我们可以根据实验结果来验证基尔霍夫定律的正确性。如果实验结果与理论预期相符，则说明基尔霍夫定律在实验中得到了验证。

同时，我们还可以对实验结果进行误差分析。由于实验设备、测量方法和人为因素等原因，实验结果可能会存在一定的误差。因此，我们需要对实验结果进行误差计算和分析，以了解误差的来源和大小，并采取相应的措施来减小误差。

实验总结与展望

通过本次
