如何轻松绘制功能分区图

功能分区图怎么画

功能分区图是一种重要的工具，广泛应用于建筑设计、城市规划、项目管理等领域。通过绘制功能分区图，我们可以清晰地展示不同区域或功能区的划分，有助于规划者、设计师和团队成员更好地理解项目布局，进行高效的沟通和协作。那么，功能分区图究竟怎么画呢？以下是一份详细的指南。

一、明确绘制目的

在开始绘制功能分区图之前，首先要明确绘制的目的。不同的项目类型、不同的使用场景，对功能分区图的要求也会有所不同。例如，在建筑设计领域，功能分区图可能用于展示建筑内部不同功能区的布局；在城市规划中，则可能用于展示城市不同功能区的划分。明确绘制目的有助于我们确定功能分区图的详细程度、重点展示的内容以及需要使用的工具和方法。

二、收集相关信息

为了绘制出准确、实用的功能分区图，我们需要收集相关的信息。这些信息可能包括：

1. 项目背景：了解项目的整体情况，包括项目的目标、规模、预算等。

2. 功能需求：明确各个功能区的具体需求，如面积、位置、设施等。

3. 法律法规：了解相关的规划、建筑、环保等法律法规，确保功能分区图符合相关规定。

4. 现有资源：评估现有的场地、设施等资源，为功能分区图的绘制提供参考。

三、选择合适的工具

绘制功能分区图时，我们可以选择多种工具，如手绘、电脑绘图软件等。不同的工具有各自的特点和适用场景：

1. 手绘：适用于快速构思和初步设计，方便在纸面上进行自由的涂画和调整。但手绘的精度和可修改性相对较低。

2. 电脑绘图软件：如AutoCAD、SketchUp、Visio等，提供了丰富的绘图工具和精确的尺寸控制，适合绘制复杂、详细的功能分区图。电脑绘图软件还方便进行存储、共享和修改。

选择工具时，可以根据项目的需求、个人的技能以及预算等因素进行综合考虑。

四、确定比例尺和布局

在绘制功能分区图之前，我们需要确定比例尺和布局。比例尺决定了图上的距离与实际距离之间的比例关系，有助于我们准确地表达各个功能区的尺寸和位置。布局则决定了各个功能区在图上的排列方式，需要考虑的因素包括功能区的关联性、交通流线、景观效果等。

确定比例尺和布局时，可以参考相关的设计规范、标准以及类似的成功案例。同时，也要结合项目的实际情况进行灵活调整。

五、绘制功能分区图

在确定好绘制目的、收集好相关信息、选择合适的工具以及确定好比例尺和布局之后，我们就可以开始绘制功能分区图了。以下是绘制功能分区图的一般步骤：

1. 绘制框架：根据比例尺和布局，在图纸上绘制出项目的整体框架，包括项目的边界、主要道路、河流等。

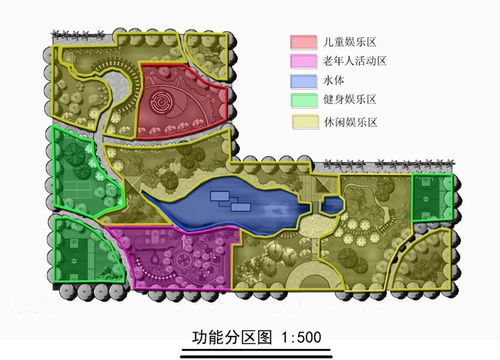

2. 划分功能区：根据功能需求，在框架内划分出不同的功能区。可以使用不同的颜色、线条或图案来表示不同的功能区。

3. 标注信息：在功能分区图上标注出各个功能区的名称、面积、设施等信息。这些信息可以通过文字、数字或符号来表示。

4. 添加细节：根据需要，在功能分区图上添加一些细节信息，如景观节点、交通流线、停车位等。这些细节信息有助于我们更全面地了解项目的布局和功能划分。

5. 审核和修改：绘制完成后，需要对功能分区图进行审核和修改。检查各个功能区的划分是否合理、标注信息是否准确、细节是否完整等。发现问题后，及时进行修改和完善。

六、使用和维护功能分区图

绘制完成后，功能分区图就可以用于项目规划、设计、施工和管理等阶段了。在不同的阶段，我们可以根据需要对功能分区图进行更新和维护。例如，在设计阶段，我们可以根据设计方案的调整对功能分区图进行修改；在施工阶段，我们可以根据施工进度对功能分区图进行更新；在管理阶段，我们可以使用功能分区图进行项目运营和维护的监控。

在使用和维护功能分区图时，需要注意以下几点：

1. 保持更新：随着项目的进展和变化，功能分区图也需要不断更新和完善。确保功能分区图与项目的实际情况保持一致。

2. 备份存储：为了防止数据丢失或损坏，我们需要对功能分区图进行备份存储。可以使用云存储、硬盘备份等方式来确保数据的安全性和可恢复性。

3. 权限管理：在多人协作的项目中，需要对功能分区图的访问和修改权限进行管理。确保只有具备相应权限的人员才能对功能分区图进行操作。

七、案例分享

为了更好地理解功能分区图的绘制方法和应用场景，我们可以分享一些成功案例。例如，在一个大型商业综合体的项目中，通过绘制功能分区图，清晰地展示了购物中心、酒店、写字楼、公寓等不同功能区的布局和交通流线。这有助于设计师和团队成员更好地理解项目的整体布局和功能划分，进行高效的沟通和协作。

又如，在一个城市规划项目中，通过绘制功能分区图，展示了城市不同功能
