CAD绘制房屋平面设计图的详细步骤，轻松上手！

房屋平面设计图用CAD怎么做

CAD（计算机辅助设计）是建筑、室内设计等领域中不可或缺的工具，尤其在绘制房屋平面设计图时，其强大的绘图和编辑功能让设计师能够高效地完成工作。本文将详细介绍如何使用CAD软件来绘制房屋平面设计图，旨在帮助初学者及有需要的用户全面掌握这一技能。

一、准备阶段

1. 启动CAD软件

首先，在桌面上找到CAD的快捷图标，双击打开CAD软件，进入操作界面。在打开新文件时，可以根据需要设置图纸的比例，例如常见的1:100比例，以确保绘制的图纸与实际尺寸相符。

2. 设置工作环境

进入CAD操作界面后，可以进行一些基本设置，比如调整界面布局、打开常用的工具栏等。点击视图菜单栏，启用“工具选项板”，这里包含了丰富的绘图和建筑工具，将大大提高绘图效率。

二、绘制房屋外部轮廓

1. 绘制整体框架

利用工具选项板中的绘图工具，选择矩形或直线命令，首先绘制出房屋的整体平面框架。这通常是根据设计图纸或实际测量的尺寸来确定的。

2. 绘制轴线

接下来，按照设计要求绘制轴线。使用绘制轴线命令画出初始轴线，再利用轴线偏移功能，按照尺寸要求画出其他轴线。轴线是绘制墙体的基础，对后续工作的精确性至关重要。

3. 绘制墙体

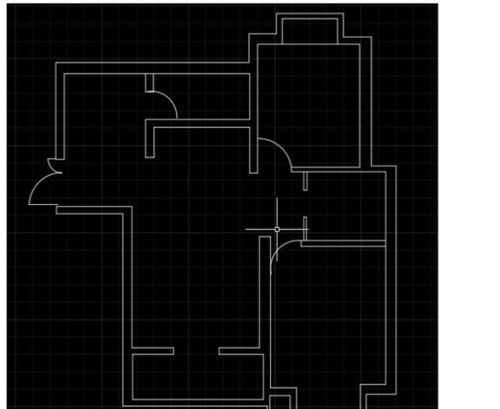

沿轴线绘制墙体。根据设计图纸，确定墙体的厚度和位置，使用直线或多段线命令绘制墙体。注意墙体之间的连接处要平滑过渡，以保证整体的美观和准确性。

三、绘制内部结构

1. 确定门窗位置

在墙体上确定门窗的位置。这通常需要根据设计图纸或实际需求来确定。使用直线或矩形命令绘制出门窗的轮廓，并根据需要调整大小和位置。

2. 插入门窗

在门窗位置绘制好轮廓后，可以使用CAD中的门窗库来插入标准门窗。这些门窗库通常包含了各种样式的门窗，可以方便地选择和插入。

3. 绘制内部结构

继续绘制房屋的内部结构，如隔断、楼梯等。使用直线、多段线、圆弧等命令，根据设计要求绘制出这些元素。在绘制过程中，要注意各元素之间的比例和位置关系，确保整体协调。

四、完善细节

1. 添加构造柱和柱子

在需要的地方添加构造柱和柱子。这些元素可以增强房屋的稳定性，并在视觉上起到支撑作用。使用矩形或圆形命令绘制出柱子的轮廓，并根据需要调整尺寸和位置。

2. 绘制家具和设备

在房屋平面设计图上绘制家具和设备，如沙发、餐桌、床、电器等。这些元素虽然不是必须的，但可以让设计图更加生动和具体。可以使用CAD的图库功能来插入标准家具和设备，也可以自己绘制。

3. 标注尺寸和说明

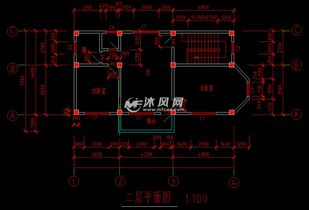

在绘制完成后，需要对图纸进行标注。使用线性标注选项来标注墙体的长度、宽度以及门窗的尺寸等。同时，可以在图纸上添加文字说明，以便读者更好地理解设计意图。

五、检查和修改

1. 检查错误

完成初步绘制后，仔细检查图纸中的错误和遗漏。注意检查各元素之间的比例和位置关系是否准确，门窗是否漏画或错画等。

2. 进行修改

发现错误或遗漏后，及时进行修改。可以使用CAD的编辑命令来对线条、图形等进行修改和调整，以确保图纸的准确性和完整性。

3. 保存和导出

修改完成后，保存图纸并导出为所需的格式。CAD支持多种导出格式，如DWG、PDF、JPEG等，可以根据需要进行选择。

六、总结

绘制房屋平面设计图是一个系统而复杂的过程，需要掌握CAD的基本操作技能和建筑设计知识。通过本文的介绍，相信读者已经对如何使用CAD绘制房屋平面设计图有了初步的了解。在实际应用中，还需要不断练习和学习，以提高自己的绘图水平和设计能力。希望本文能对读者有所帮助，让更多人能够掌握这一技能并应用于实际工作中。
