灯管接线步骤详解图

灯管接线方法图解

在家庭装修和日常维修中，了解灯管的接线方法是非常实用的技能。本文将详细介绍几种常见的灯管接线方法，并配以图解，帮助读者更好地理解和掌握。

一、荧光灯管接线方法

荧光灯管是家庭和办公室中常见的照明设备，其接线方法相对简单，但需要注意安全和规范操作。

材料准备

电线

荧光灯管

镇流器

启辉器（部分现代荧光灯已不使用）

电工工具（如电笔、剥线钳、螺丝刀等）

步骤图解

1. 断电与测量

首先，确保电源已关闭，使用电笔测量确认无电。

引出火零线，红色、黄色或绿色为火线，蓝色或黑色为零线。

2. 连接镇流器

将火线一端连接到开关，另一端连接到镇流器的一个接线端。

镇流器的另一个接线端连接到灯管的一端。

3. 连接启辉器（如适用）

如果使用启辉器，将其一端连接到镇流器，另一端连接到灯管的另一端。

现代荧光灯可能已内置启辉器功能，无需额外安装。

4. 连接零线

将灯管的另一端直接连接到电源的零线。

5. 测试与调整

按下开关，测试灯管是否正常工作。

如灯管亮后熄灭，可能是线路连接错误或启辉器质量不佳。

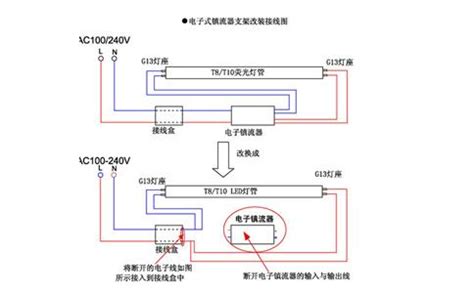

二、LED灯管接线方法

LED灯管因其节能、环保和长寿命而逐渐取代传统荧光灯。其接线方法略有不同，但同样需要注意安全和规范。

材料准备

LED灯管

恒流驱动电源（部分LED灯管内置）

电工工具

接线方式

1. 两端进线

将LED灯管两端的针脚短接，然后连接到恒流驱动电源的输出端。

这种接线方式简单，但需要注意灯管与驱动电源的匹配。

2. 单端进线

LED灯管的一端不接线，另一端两根针脚分别连接到恒流驱动电源的输出端。

这种接线方式更安全，因为即使一端带电，另一端也不会带电。

3. 交错进线

这种接线方式对LED灯管内部驱动有要求，需要有两路交流进线端。

只需更换灯管，无需更改原有电路，操作方便。

兼容多种电子镇流器，如飞利浦、欧司朗等。

步骤图解

1. 断电与准备

关闭电源，确保安全。

准备好LED灯管和恒流驱动电源（如适用）。

2. 连接驱动电源

根据灯管的接线方式，将灯管连接到恒流驱动电源的输出端。

如果使用两端进线方式，确保灯管两端的针脚正确短接并连接到电源。

3. 连接零线

将灯管的零线端（如果适用）连接到电源的零线。

4. 测试与调整

按下开关，测试LED灯管是否正常工作。

如有问题，检查接线是否正确，或更换驱动电源。

三、双控开关接线方法

双控开关允许在两个不同位置控制同一盏灯，非常适合楼梯、走廊等场所。

材料准备

双控开关

电线（火线、零线、控制线）

电工工具

步骤图解

1. 确定线路

确定火线、零线和控制线的位置。

火线通常连接到电源，零线连接到灯具，控制线用于连接两个开关。

2. 连接第一个开关

将火线连接到第一个开关的公共端（COM）。

将控制线连接到第一个开关的常开触点（NO）。

3. 连接第二个开关

将控制线的另一端连接到第二个开关的常开触点（NO）。

将灯具的火线端连接到第二个开关的公共端（COM）。

4. 连接零线

将灯具的零线端直接连接到电源的零线。

5. 测试与调整

按下两个开关，测试灯具是否正常工作。

如有问题，检查接线是否正确，或调整开关位置。

四、注意事项

1. 安全第一

在进行任何电气工作之前，务必关闭电源，并使用电笔确认无电。

穿戴适当的防护装备，如绝缘手套和护目镜。
