掌握时间继电器高效接线技巧，轻松搞定电路连接

时间继电器接线全攻略：轻松掌握，让设备稳定运行

在电气控制系统中，时间继电器是一个不可或缺的元器件。无论是工业生产中的自动化控制，还是日常生活中的定时控制，时间继电器都发挥着举足轻重的作用。然而，对于许多初学者或电气工程师来说，时间继电器的接线方法却是个令人头疼的问题。别担心，本文将为你详细介绍时间继电器的接线方法，让你轻松掌握，确保设备稳定运行。

一、时间继电器的基础知识

时间继电器，顾名思义，就是能够实现延时控制功能的继电器。从动作原理上，时间继电器可分为机械式和电子式两种。机械式时间继电器主要利用气囊、弹簧等机械装置实现延时；而电子式时间继电器则是通过电容充放电配合电子元件来实现延时功能。

时间继电器通常由电源端子、控制端子、输出端子和公共端子等部分组成。电源端子用于接入外部电源，为时间继电器提供工作所需的电能；控制端子用于接收外部控制信号，触发时间继电器的延时功能；输出端子则用于连接负载设备，实现延时后的控制动作；公共端子则作为电源和输出信号的公共连接点，起到连接和分配电能的作用。

二、接线前的准备

在进行时间继电器的接线之前，你需要做好以下准备工作：

1. 了解时间继电器的参数：你需要清楚时间继电器的型号、规格、额定电压、额定电流等参数，确保其与电源、负载以及控制系统相匹配。

2. 阅读说明书：仔细阅读时间继电器的使用说明书和接线图，了解各端子的功能、标识和接线要求。这一步至关重要，千万不要马虎。

3. 准备工具和材料：你需要准备螺丝刀、导线、绝缘套管等工具和材料。确保这些工具和材料的质量可靠，以免影响接线质量。

4. 确保工作场所的安全：断开电源或采取适当的安全措施，避免触电等危险情况的发生。

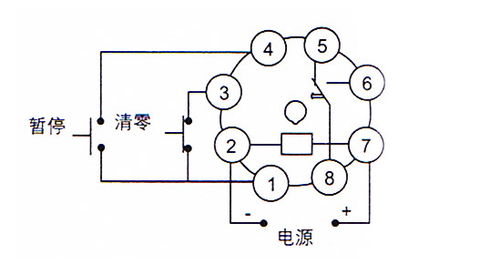

三、电源接线

电源接线是时间继电器接线的基础，正确的电源接线是确保时间继电器正常工作的前提。

1. 确定电源电压和频率：你需要确保电源的电压和频率与时间继电器的额定电压和频率一致。如果电压或频率不匹配，可能会导致时间继电器损坏或性能下降。

2. 连接电源正负极：将电源的正极（通常为红色线）连接到时间继电器的电源正极端子（通常为NO或COM标识），将电源的负极（通常为黑色线）连接到时间继电器的电源负极端子（通常为NC或COM标识）。确保连接牢固可靠，避免接触不良导致时间继电器无法正常工作。

3. 注意电源电压的稳定性：你需要确保电源电压稳定且符合时间继电器的额定电压要求。如果电压过高或过低，可能会导致时间继电器损坏或性能不稳定。

四、控制信号接线

控制信号接线是时间继电器实现延时控制的关键。根据时间继电器的控制方式，将控制信号接入相应的控制端子。

1. 手动控制方式：如果是通过按钮、开关等手动控制，将控制信号线连接到控制端子的相应位置。通常，这些控制端子会有明确的标识，如“START”、“STOP”等。确保控制信号线的极性正确，避免接反导致时间继电器无法正常工作。

2. 自动控制方式：如果是通过传感器、PLC等自动控制设备控制，将控制信号线连接到相应的控制输入端子。这些输入端子通常具有特定的功能，如“INPUT 1”、“INPUT 2”等。你需要确保控制信号线的规格和长度合适，以保证信号的稳定传输和减少信号衰减。

五、输出信号接线

输出信号接线是将时间继电器的延时控制信号传递给负载设备的步骤。根据负载设备的需要，选择常开触点或常闭触点进行连接。

1. 常开触点：常开触点在时间继电器未动作时处于断开状态，动作后闭合。如果你需要负载设备在延时后启动，可以选择常开触点进行连接。

2. 常闭触点：常闭触点在时间继电器未动作时处于闭合状态，动作后断开。如果你需要负载设备在延时后停止，可以选择常闭触点进行连接。

3. 连接负载设备：将负载设备的电源线连接到时间继电器的输出端子和公共端子之间。确保输出负载设备的功率在时间继电器的额定负载范围内，避免超载导致设备损坏。同时，你需要使用合适的导线规格和绝缘材料，以满足负载电流和安全要求。

六、接线注意事项

在进行时间继电器的接线过程中，你需要注意以下几点：

1. 仔细检查端子标识：接线前应仔细检查各个端子的标识和功能，确保正确连接。避免接错端子导致时间继电器无法正常工作或损坏。

2. 遵守安全规范：接线过程中应遵守安全规范，避免触电等危险情况的发生。确保工作场所的电源已断开或采取适当的安全措施。

3. 使用合适的导线规格：你需要根据实际需要选择合适的导线规格和长度，以确保信号的稳定
