太阳能热水器工作原理详细图解

太阳能热水器工作原理图解

太阳能热水器作为一种利用可再生能源的装置，其核心工作原理是将太阳光的能量转化为热能，从而为家庭、学校、工厂等多种场所提供热水。太阳能热水器通常由集热器、储水箱、控制系统和循环系统等多个部件组成。以下从工作原理、类型结构、零部件、使用优势以及不同场景下的应用等多个维度对太阳能热水器进行详细图解。

一、工作原理

太阳能热水器的主要工作原理基于光热转换技术，具体包括以下几个步骤：

1. 辐射吸收：

太阳能热水器的集热器装有涂有选择性吸收涂层的吸热材料，这些材料能高效地吸收太阳辐射能。太阳辐射的波长与吸热材料的吸收波长相匹配时，辐射能被有效吸收。

吸热材料可以是真空管或平板集热板。真空管利用双层玻璃间的真空层防止热量散失，内部黑色吸热层吸收太阳光，使管内水加热。平板集热板则通过吸收层直接吸收太阳光并将其转化为热能。

2. 热能转化：

被吸热材料吸收的太阳辐射能转化为热能。这个过程主要受吸热材料的热能转化效率影响，效率越高，热水器的热效率也越高。

3. 热量传递：

热能从吸热材料向下传递到存储热水的部分。传递效率取决于材料的选择和设计，高热导率的材料和合理的设计结构能够提高热能传递效率。

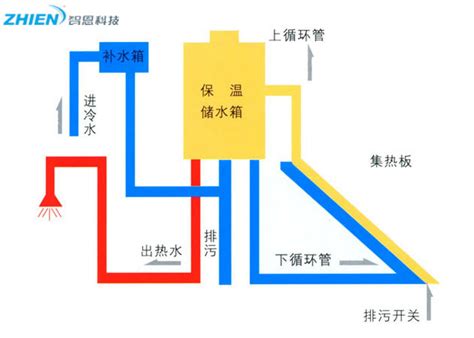

在真空管式热水器中，热量使水加热，热水变轻后沿着受热面上升进入保温储水桶，同时温度较低的水从背光面补充进来，形成自然循环。平板式热水器则通过自然或泵循环将热量传递到水箱中。

4. 热水输出：

热水可以直接输出使用，或存储在保温水箱中，根据需要随时输出。控制系统可以通过温度传感器检测水温，并通过调节加热功率或流量来控制温度。

二、类型与结构

太阳能热水器按结构形式主要分为真空管式和平板式两种。

1. 真空管式太阳能热水器：

由集热管、储水箱及支架等相关附件组成。集热管采用双层玻璃真空管，通过吸收太阳辐射并将热量传递给管内的水。

这种类型的热水器在国内市场占有率高达95%，具有较高的集热效率。但在夏季高温时可能会出现炸管现象，下端封闭也容易导致结水垢。

2. 平板式太阳能热水器：

通过集热板来传递热能，利用自然循环或泵循环将热量传到水箱中。

平板式热水器采用双循环系统，防结垢和防冻性能更好，水质更有保障。且安装位置灵活，更适合与建筑一体化，美观度更高。

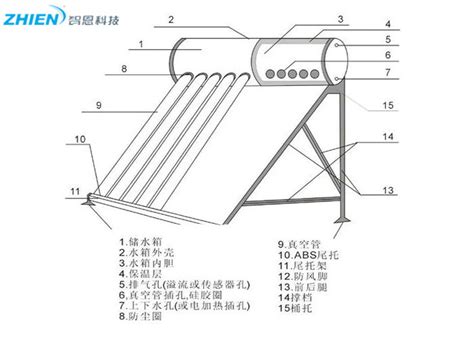

三、零部件图解

普通太阳能热水器的剖面图主要包含以下零部件：

1. 保温水箱外桶：大部分是铁皮包裹，保护水箱免受外部环境影响。

2. 保温层：使用不同厚度和发泡技术的保温材料，直接影响水箱的保温效果。

3. 食品级304内胆：保证储存水的安全性和清洁度。

4. 排气孔：好的排气孔设计不仅排气，还具有保温功能。

5. 电加热辅助插孔、插座：在阴雨天气或太阳能不足时，作为辅助加热设备使用。

6. 真空管、吸热管：利用太阳辐射将热量传递给水。

7. 支架：由铝合金、不锈钢、铁等材料制成，用于支撑热水器并保持其稳定性。

8. 防水防尘硅胶圈：用于部件间的密封，防止漏水。

9. 铝合金支架稳固垫片：进一步固定支架，增加整体稳定性。

四、使用优势

太阳能热水器相比于传统热水器具有以下显著优势：

1. 节能环保：利用太阳辐射免费加热水，不需要消耗电力或燃气，属于零排放、无污染的清洁能源。

2. 经济实惠：长期使用，能大幅降低能源费用，特别是对热水需求大的家庭和企业。

3. 安全可靠：不会产生有害气体或引起火灾等安全隐患，适用于各种环境和场所。

4. 智能控制：先进的控制系统可根据温度和时间自动调节加热功率，提高热水使用效率。

五、应用场景

太阳能热水器在家庭、学校、工厂等多种场景下都能广泛应用：

1. 家庭使用：

提供家庭日常用水，包括洗漱、洗菜、洗澡等。在天气晴朗时，能够完全满足热水需求。

在阳台、屋顶等地方安装，与建筑结构完美结合，既美观又实用。

2. 学校使用：

提供学生洗澡和校园公共用水。学生数量多，用水量大，太阳能热水器可以提供充足热水。

在教学楼、宿舍楼顶部集中安装，减少热损失，提高加热效率。

3. 工厂使用：

为职工澡堂和工业生产提供热水。工人多，对热水需求量大，太阳能热水器能提供稳定的热水供应。

可在厂房屋顶安装大面积太阳能热水器，增加集热面积，提高热能转换效率。

六、常见问题与解决方案

虽然太阳能热水器具有诸多优势，但在实际使用过程中也可能遇到一些问题：

1. 阴雨天使用：

高质量的太阳能热水器即使在阴天也能提供热水，通过水箱的保温层和辅助加热系统确保热水供应。

安装大容量储水箱，提前储备足够热水，保证连续使用。

2. 炸管现象：

在夏季高温时，真空管因内压过高可能出现炸管。可选用优质耐高温的真空管，或在系统设计中增加安全阀和压力保护装置。

3. 结水垢：

定期清理集热管和储水箱内部，避免结垢影响热能传递效率。可选用抗垢性能更好的集热材料和新型水箱材质。

总结

太阳能热水器利用光热转换技术，将太阳辐射转化为热能，为人们提供稳定、经济、环保的热水供应。真空管式和平板式太阳能热水器各有特色，能够满足不同用户的使用需求。在安装和使用过程中，要注意选择优质零部件和采取必要的保护措施，以确保太阳能热水器的长期稳定运行。

通过以上对太阳能热水器工作原理图解的详细介绍，希望能够使读者对其工作原理和使用优势有更深入的了解，进而促进可再生能源技术的广泛应用和持续发展。
