在AutoCAD中有效插入图片的方法

在AutoCAD中插入图片是一个常见的需求，无论是为了增强设计文档的说明性，还是为了在图纸中直接展示参考图像，图片插入都是一项非常实用的功能。下面将详细介绍在AutoCAD中如何插入图片，以及一些相关的技巧和注意事项，帮助你更高效地完成这一操作。

首先，确保你已经在计算机上安装了AutoCAD软件，并且图片文件（如JPEG、PNG、BMP等格式）已经准备好。接下来，打开AutoCAD软件，并加载或新建一个图纸文件。

插入图片的基本步骤

1. 选择插入菜单：

在AutoCAD的菜单栏中，找到并点击“插入”选项。这个选项通常位于菜单栏的顶部，是一个下拉菜单，包含了多种插入对象的方式。

2. 选择“光栅图像参照”：

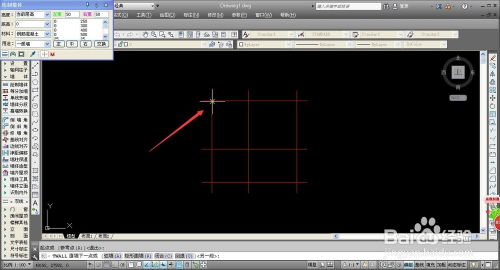

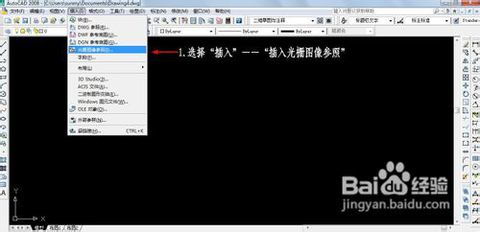

在“插入”下拉菜单中，找到并点击“光栅图像参照”（Raster Image Reference）选项。这个选项允许你将外部图片文件作为参照插入到AutoCAD图纸中。

3. 浏览并选择图片文件：

在弹出的“选择图像文件”对话框中，使用“浏览”按钮找到并选择你要插入的图片文件。AutoCAD支持多种常见的图片格式，如JPEG、PNG、BMP等。

4. 设置图像参数：

在选择完图片文件后，会弹出一个“附着图像”对话框。在这个对话框中，你可以设置图像的插入点、缩放比例、旋转角度等参数。

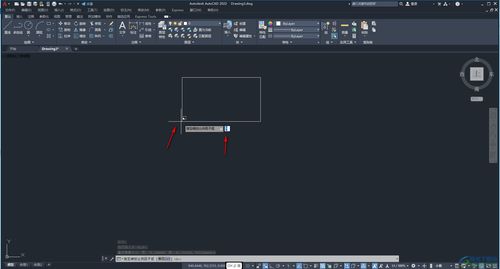

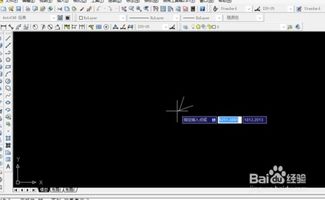

插入点：确定图像在图纸中的位置。你可以直接在图纸上点击一个点作为插入点，也可以使用坐标输入来确定位置。

缩放比例：调整图像的尺寸。你可以根据需要设置图像的宽度和高度，或者使用比例因子来缩放整个图像。

旋转角度：如果需要将图像旋转一定的角度，可以在这里设置旋转角度。

5. 确定并插入：

设置好所有参数后，点击“确定”按钮，图像就会被插入到图纸中指定的位置。此时，你可以使用AutoCAD的绘图工具来移动、缩放或旋转图像，以满足你的设计需求。

图片插入后的调整和优化

1. 调整图像亮度和对比度：

插入图像后，你可能需要调整其亮度和对比度，以使其更好地适应图纸的显示效果。在AutoCAD中，你可以使用“图像调整”命令（通常位于“图像”菜单下）来执行这些操作。

2. 裁剪图像：

如果插入的图像包含不需要的部分，你可以使用AutoCAD的裁剪工具来裁剪图像。选择裁剪工具后，绘制一个裁剪框来定义要保留的图像区域。裁剪后的图像将只显示裁剪框内的部分。

3. 图层管理：

将图像插入到AutoCAD图纸中时，它会默认被放置在一个新的图层上。你可以使用AutoCAD的图层管理工具来管理这些图层，例如将图像图层设置为不可打印或锁定图层，以防止在打印或编辑时意外修改图像。

4. 图像质量设置：

在插入大型图像时，你可能需要调整图像的质量设置以优化图纸的显示效果和文件大小。在“附着图像”对话框中，你可以设置图像的分辨率和压缩选项。较低的分辨率和压缩比可以减小文件大小，但可能会降低图像的清晰度。

常见问题与解决方案

1. 图像无法插入：

如果尝试插入图像时遇到问题，请检查以下几点：

确保图片文件的格式被AutoCAD支持。

检查图片文件是否已损坏或无法访问。

确保AutoCAD软件具有足够的权限来访问图片文件所在的文件夹。

2. 图像显示模糊：

如果插入的图像显示模糊，可能是因为图像的分辨率不够高或缩放比例设置不当。尝试使用更高分辨率的图像文件，或调整图像的缩放比例以获得更清晰的显示效果。

3. 图像无法编辑：

在AutoCAD中插入的图像默认是不可编辑的。如果你需要编辑图像的内容（如裁剪、调整颜色等），请在插入图像之前先在图像编辑软件中完成这些操作。然后，将编辑后的图像文件插入到AutoCAD中。

4. 图像文件丢失：

如果插入的图像文件在后续操作中丢失或无法访问，AutoCAD将无法显示该图像。为了避免这种情况，请确保将图像文件保存在与图纸文件相同的文件夹中，或使用绝对路径来引用图像文件。此外，定期备份你的图纸文件和相关的图像文件也是非常重要的。

提高工作效率的技巧

1. 使用模板文件：

创建包含常用图像和设置的AutoCAD模板文件，可以大大提高你的工作效率。这样，每次开始新项目时，只需加载模板文件即可快速插入所需的图像和设置。

2. 学习快捷键：

熟悉并使用AutoCAD的快捷键可以显著提高你的绘图速度。例如，使用快捷键可以快速打开“插入”菜单、选择图像文件、设置图像参数等。

3. 利用外部工具：

除了AutoCAD自带的工具外，你还可以利用一些外部工具来优化图像插入过程。例如，使用图像编辑软件来预处理图像文件，或使用批处理脚本来自动插入多个图像文件。

4. 保持更新：

定期检查并更新你的AutoCAD软件，以确保你拥有最新的功能和修复。AutoCAD的新版本通常会包含性能改进、新功能和错误修复，这些都可以帮助你更高效地完成工作。

通过以上步骤和技巧，你应该能够在AutoCAD中轻松插入并管理图片文件。无论是为了增强设计文档的说明性，还是为了在图纸中直接展示参考图像，图片插入都是一项非常实用的功能。希望这篇文章能够帮助你更好地掌握这一技能，并在你的设计工作中发挥更大的作用。
