Q&A：轻松掌握CAD中特定图形的填充技巧

CAD（Computer-Aided Design）即计算机辅助设计，是工程师和设计师常用的工具。在CAD中，填充特定图形是一项常见的操作，能够增强图纸的可读性和视觉效果。本文将详细介绍如何在CAD中进行图案填充，包括全局填充、局部填充和图片填充等方法，帮助用户轻松掌握这一技能。

一、全局填充特定图形

全局填充是指在封闭的图形区域内填充图案或颜色。以AutoCAD为例，以下是详细步骤：

1. 启动AutoCAD并打开或创建绘图文件：

打开AutoCAD软件，可以通过“文件”菜单选择“打开”现有文件，或者选择“新建”创建一个新的绘图文件。

2. 选择绘图选项卡：

在菜单栏中找到并选择“绘图”选项卡。

3. 启动图案填充命令：

在“绘图”选项卡中，找到并点击“图案填充”或“填充”按钮（有时以“Hatch”标识）。或者，在命令行中输入“HATCH”或“H”，然后按回车键。

4. 选择填充区域：

使用鼠标点击要填充的封闭区域。如果要选择多个对象进行填充，可以在命令行中输入相应的选项并选择对象。

5. 设置填充图案：

在“图案填充”对话框中，点击“图案”下拉菜单，选择所需的填充图案。可以预览选定的图案，确保效果符合预期。

6. 设置比例和角度：

在“比例”字段中输入填充图案的比例大小，在“角度”字段中输入填充图案的旋转角度。这些设置可以调整图案的密度和方向，以适应绘图的具体需求。

7. 选择填充颜色和透明度：

在“颜色”选项中选择所需的填充颜色，可以选择AutoCAD提供的标准颜色，也可以通过“更多颜色”选项自定义颜色。在“透明度”选项中，输入一个介于0到90之间的值，0表示不透明，90表示高透明。

8. 应用填充：

设置完成后，点击“确定”按钮，AutoCAD会在指定区域内填充选定的图案。

9. 编辑和保存：

如果填充效果不满意，可以选择填充区域并右键点击，选择“编辑填充”选项进行调整。完成填充操作后，保存绘图文件。

二、局部填充特定图形

局部填充是指在图形的某个部分填充不同的图案或颜色。以中望CAD为例，以下是局部填充的步骤：

1. 绘制需要局部填充的图形：

打开中望CAD软件，绘制一个封闭的正五边形，并填充颜色作为示例。接着，在正五边形内部绘制一个矩形框，矩形内部是需要局部填充的位置。

2. 使用WIPEOUT命令：

在命令行中输入“WIPEOUT”并回车确认。根据提示，依次选择矩形的四个顶点，回车确认。此时，在填充图案上形成了一个矩形的空白区。

3. 填充新图案：

在矩形区域内填充新的图案或颜色。例如，可以选择红色填充。

通过这种方式，可以在封闭图形的特定区域内进行局部填充，使图纸更加精细和美观。

三、图片填充特定图形

除了填充图案和颜色，还可以在CAD中将图片填充到特定图形中。以下是详细步骤：

1. 绘制封闭图形：

以填充矩形为例，首先绘制一个矩形。

2. 启动超级填充命令：

在功能区上方的“扩展工具”中，找到并点击“绘制工具”，选择“超级填充”。

3. 选择光栅图像：

在弹出的超级填充对话框中，点击“光栅图像”界面。点击“浏览”按钮，找到并选择要插入的图片。

4. 指定插入点和比例：

在绘图区按照提示指定插入点、比例因子以及旋转角度等参数。

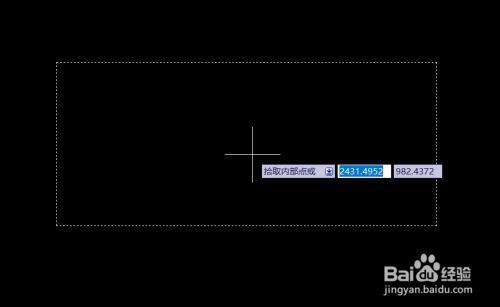

5. 指定对角点和内部点：

依次指定第一个对角点和内部点，然后回车确认。

这样，矩形就填充了插入的图片。通过这种方法，可以灵活地在CAD图纸中插入和填充自定义的图片，增加图纸的丰富性和可读性。

四、其他CAD软件中的填充方法

除了AutoCAD和中望CAD，其他CAD软件如彩虹办公和风云CAD编辑也提供了图案填充功能。以下是这些软件中的填充方法：

1. 彩虹办公：

打开彩虹办公软件，选择“CAD编辑”功能，将CAD文件导入系统。可以在“图案填充”选项板中选择自定义的填充图案，并设置比例、颜色、角度等参数。在颜色选项中，可以分别设置填充图案的颜色和背景颜色。通过“样例”选项预览填充效果，并进行相应的调整。

2. 风云CAD编辑：

打开风云CAD编辑软件，导入CAD文件。在菜单栏中找到并选择“绘图”选项
