一图读懂：钳形万用表各档位实用操作指南

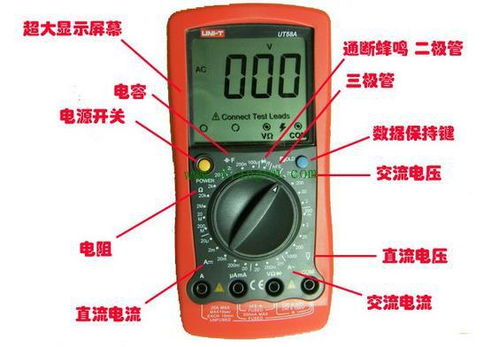

钳形万用表档位图解

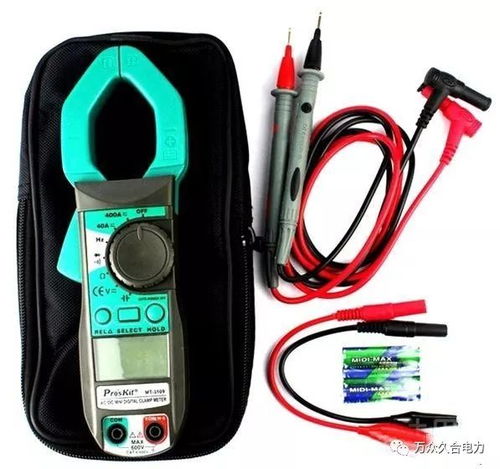

钳形万用表是一种集多功能于一体的测量工具，广泛用于电力、电工、电子等领域的电流、电压、电阻、电容等参数的测量。它通过钳形铁芯和内置传感器，实现了无需断开电路即可测量电流的功能，比传统万用表更为方便和安全。本文将详细介绍钳形万用表的各个档位及其使用方法，以帮助用户更好地理解和使用这一工具。

1. 电流档位

钳形万用表的核心功能之一是测量电流，其电流档位通常包括交流电流（A~）和直流电流（A-）两种。

交流电流（A~）：用于测量交流电路中的电流。测量时，将钳形铁芯夹住待测导线，选择合适的电流档位后，读取数显屏或指示盘上的读数即可。需要注意的是，应先估计被测电流的大小，选择合适的量程档位，以防损坏仪表。大部分钳形万用表的最大测量范围一般在600A以内。

直流电流（A-）：用于测量直流电路中的电流。与交流电流测量不同，钳形万用表在测量直流电流时可能需要借助表笔，但现代钳形万用表很多也具备直接测量直流电流的功能。同样，需先选择适当的量程档位，确保测量准确。

2. 电压档位

钳形万用表还具备电压测量功能，分为直流电压（V-）和交流电压（V~）两种。

直流电压（V-）：用于测量直流电路中的电压。测量时，将红、黑表笔分别插入VΩa和COMb插线口，然后将表笔另一端接入待测点，选择合适的直流电压档位后读取数值。

交流电压（V~）：用于测量交流电路中的电压。测量方法类似直流电压，只需选择合适的交流电压档位即可。交流电压档位同样并联到被测线路上，读数时只显示正值。

3. 电阻档位

电阻档位（Ω）用于测量电路中的电阻值。使用电阻档位时，需先将电路断电，然后将红、黑表笔分别插入VΩa和COMb插线口，将表笔另一端接入待测电阻两端，选择合适的电阻档位后读取数值。

4. 电容档位

电容档位（F）用于测量电容器的电容值。在测量电容时，应先对电容器进行放电，以防损坏仪表或造成触电危险。将红、黑表笔分别插入VΩa和COMb插线口，然后将表笔另一端接入待测电容器两端，选择合适的电容档位后读取数值。

5. 二极管档和蜂鸣档

二极管档：用于测量二极管的单向导通性。将红、黑表笔分别插入VΩa和COMb插线口，然后将表笔另一端接入待测二极管两端。如果二极管正常导通，万用表会显示二极管的电压降（单位毫伏）。

蜂鸣档：通常与二极管档共用。该档位用于测量电路的通断。将红、黑表笔接入待测线路两端，如果线路通路，万用表会发出“嘀嘀”声响，并显示较小的数值；如果线路为断路或阻值很大，万用表不响，并显示“1”。

6. 三极管放大倍数档位（HFE）

三极管放大倍数档位（HFE）用于测量三极管的放大倍数。测量时，无需使用表笔，只需将三极管插入钳形万用表专用的三极管插口，选择合适的HFE档位后，即可读取三极管的放大倍数。

7. 其他特殊档位

现代钳形万用表除了上述基本档位外，还具备一些特殊功能档位，如温度档位、频率档位等，增加了测量的多样性和实用性。

温度档位：用于测量环境温度或特定物体表面的温度。测量时，需将温度探头接入钳形万用表专用的温度插口，选择合适的温度档位后，将探头接触待测点即可读取温度值。

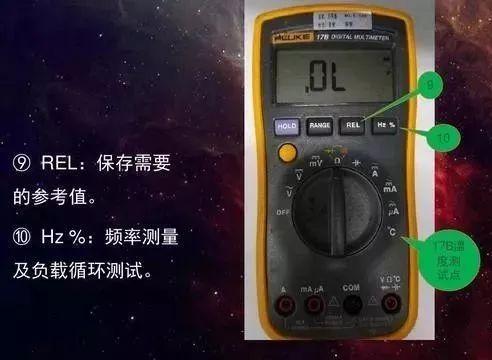

频率档位：用于测量电路中的频率。将红、黑表笔分别插入VΩa和COMb插线口，将表笔另一端接入待测信号源，选择合适的频率档位后读取数值。

8. 注意事项

在使用钳形万用表时，需要注意以下几点，以确保测量的准确性和安全性：

1. 使用前检查：测量前，应仔细检查表笔有无裂痕，引线的绝缘层有无破损，表笔的位置是否插对，以确保操作人员的安全。

2. 档位选择：每次测量前，应核对测量项目及量程开关是否拨对位置，输入插孔（或专用插口）是否选对。选择合适的档位和量程，避免过载损坏仪表。

3. 测量电流注意事项：测量电流
