钳形万用表该怎么使用？

钳形万用表的使用方法

钳形万用表是一种多功能、便于携带和现场测量的电工仪表，可以测量交直流电压、交直流电流、电阻以及频率等。由于它能像钳子一样在不通断电路的情况下测量电流，因此得名“钳形万用表”。其最大特点是可以在不断开电路的情况下测量电流，非常适合在电器设备运行中测量电流，避免了因断开电路而可能引起的电弧放电和触电危险，也无需重新布线，节省了大量时间和工作量。

一、钳形万用表的结构

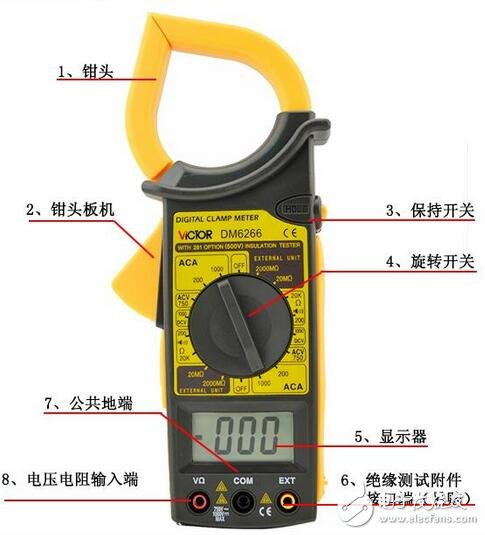

钳形万用表主要由表头、测量电路、转换开关、钳口等部分组成。表头是指示测量结果的装置，测量电路用于将测量的电参数转换为表头可以指示的信号，转换开关用于选择不同的测量功能和量程，钳口则是用来夹住被测量的导线。

钳形万用表常见的测量功能包括直流电压（DCV）、交流电压（ACV）、直流电流（DCA）、交流电流（ACA）、电阻（Ω）以及频率（Hz）等。

二、使用前的准备工作

1. 选择合适的量程：在测量前，根据被测量的数值大小选择合适的量程。如果被测量未知，应先选择较大的量程，再根据测量结果逐步调整到合适的量程，以避免损坏万用表或测量不准确。

2. 检查电池：钳形万用表通常使用电池供电，使用前应检查电池电量是否充足。如果电池电量不足，应及时更换电池，以保证测量的准确性。

3. 检查钳口：确保钳口干净、无杂物，钳口闭合良好，以保证测量的准确性。

三、钳形万用表的使用方法

1. 测量交流电流

测量交流电流是钳形万用表最常用的功能之一。使用方法如下：

设置量程：根据被测电流的大小选择合适的量程。如果电流未知，可以先选择较大的量程。

夹住导线：将钳形万用表的钳口张开，将被测的导线夹在钳口中间，确保导线完全处于钳口内部，钳口闭合良好。

读取数据：钳形万用表将自动测量电流，并在表头上显示测量结果。读取表头指示的数值，并根据所选量程的倍率进行计算，得到实际电流值。

2. 测量直流电流

钳形万用表一般不具备直接测量直流电流的功能，但部分高端型号可能具备此功能。如果钳形万用表可以测量直流电流，其使用方法与交流电流类似，但需要注意以下几点：

确保极性正确：直流电流有方向性，测量时需要确保钳形万用表的正负极与被测导线的正负极一致。

选择直流量程：在转换开关上选择直流电流量程。

夹住导线：将钳口张开，夹住被测导线，确保钳口闭合良好。

读取数据：读取表头指示的数值，并根据所选量程的倍率进行计算，得到实际直流电流值。

3. 测量电压

钳形万用表还可以测量交流电压和直流电压，但测量时需要将被测导线从电路中断开，并将万用表表笔分别接到被测导线的两端。使用方法如下：

设置量程：根据被测电压的大小选择合适的量程。

连接电路：将被测导线从电路中断开，并将万用表的红表笔（正极）和黑表笔（负极）分别接到被测导线的两端。对于交流电压，红黑表笔可以互换；对于直流电压，需要确保红表笔接正极，黑表笔接负极。

读取数据：万用表将自动测量电压，并在表头上显示测量结果。读取表头指示的数值，并根据所选量程的倍率进行计算，得到实际电压值。

4. 测量电阻

钳形万用表还可以测量电阻，但测量时需要将被测电阻从电路中取出，并将万用表表笔分别接到被测电阻的两端。使用方法如下：

断电：在进行电阻测量前，应确保被测电路已断电，以避免触电危险。

设置量程：根据被测电阻的大小选择合适的量程。

连接电阻：将被测电阻从电路中取出，并将万用表的红表笔和黑表笔分别接到被测电阻的两端。

读取数据：万用表将自动测量电阻，并在表头上显示测量结果。读取表头指示的数值，并根据所选量程的倍率进行计算，得到实际电阻值。

5. 测量频率

部分钳形万用表还可以测量频率。使用方法如下：

设置量程：根据被测频率的大小选择合适的量程。

连接电路：将被测电路的信号线接到万用表的相应接口上。

读取数据：万用表将自动测量频率，并在表头上显示测量结果。读取表头指示的数值，即为实际频率值。

四、注意事项
