CAD绘制指北针的详细步骤

CAD，即计算机辅助设计，是一款广泛应用于建筑、机械、测绘等领域的绘图软件。在使用CAD软件进行制图时，正确绘制指北针不仅能够提升图纸的美观性，还能确保方向的精准性，对于施工和设计的一致性至关重要。那么，如何在CAD中绘制一个标准的指北针呢？以下将详细介绍这一过程的各个方面。

一、了解指北针的基本结构

在开始绘制之前，首先要了解指北针的基本结构。通常情况下，一个标准的指北针包括一个圆形底盘、一个箭头以及相应的文字标识。这些元素共同指向正北方向。为了绘制出协调统一的指北针，建议提前设定好合适的比例。

二、绘制圆形底盘

1. 打开CAD软件：启动CAD软件，并创建一个新的绘图文件。

2. 选择“圆”命令：在CAD的工具栏中找到“圆”工具，或者直接在命令行输入“CIRCLE”命令。

3. 绘制圆形：确定圆的直径。可以根据图纸的尺寸来调整圆的大小，建议选择一个适中的尺寸，不宜过大或过小，以确保指北针的清晰可见。例如，可以输入“100”作为直径，绘制一个半径为50单位的圆。

三、绘制箭头

1. 激活正交模式：在CAD的显示图标栏中找到“正交模式”并将其激活，这样可以确保绘制的直线是水平或垂直的。

2. 绘制垂直线：使用“直线”工具（快捷键L），从圆心开始，沿着垂直方向向上绘制一条直线。这条线的长度可以根据圆的大小进行调整，例如可以设置为圆半径的长度。

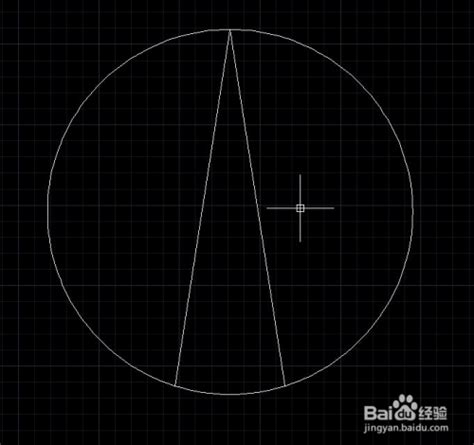

3. 绘制斜线：关闭正交模式，继续使用直线工具，从直线和圆的交点开始，向两边绘制两条斜线，以形成箭头的形状。斜线的角度可以根据需要调整。

4. 镜像斜线：为了得到完整的箭头，可以使用“镜像”命令（快捷键MI），将一条斜线镜像到另一侧。选择需要镜像的斜线，然后指定镜像的第一点（圆心）和第二点（直线和圆的交点）。在提示是否删除对象源时，选择“否”。

5. 删除中间直线：选择中间的直线，并删除它，这样只留下两条斜线形成的箭头。

四、填充箭头和底盘

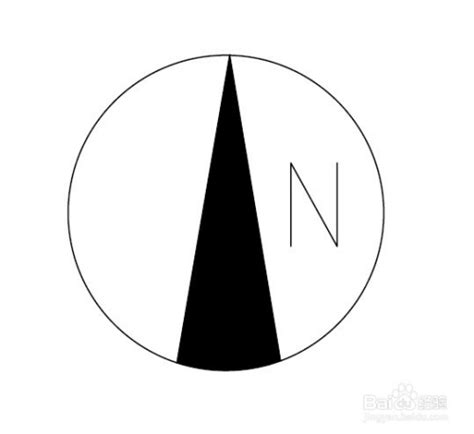

1. 填充箭头：为了使箭头更加明显，可以对箭头进行填充。在CAD的菜单栏中，找到“绘图”下拉列表，然后选择“图案填充”工具。在弹出的窗口中，选择“SOLID”模式，并拾取两条斜线和圆组合的区域进行填充。

2. 填充底盘：同样地，可以对圆形底盘进行填充，以增强视觉效果。

五、添加文字标注

1. 选择文字工具：在CAD的工具栏中找到“文字”工具，或者直接在命令行输入“TEXT”或“MTEXT”命令。

2. 添加字母“N”：在箭头的顶端或附近位置，添加大写字母“N”，以表示北方的方向。使用“多行文字”工具时，可以输入“N”，然后双击文字，选中并修改字体大小和样式，使其与整体设计风格一致。

六、微调与优化

1. 调整位置与距离：对整个指北针的布局进行微调，包括调节各个部件的相对位置，确保它们之间的距离均匀，以及整体的对称性。

2. 使用图层功能：为了在复杂的图纸中更好地管理指北针组件，可以利用图层功能。为指北针创建一个专门的图层，使其与其他图纸元素分开。这样可以方便地进行隐藏、锁定或编辑操作，避免对其它部分造成干扰。

七、保存样式与提高效率

如果经常需要在图纸中应用指北针，建议对绘制好的指北针进行样式保存。通过CAD软件的块功能（Block），可以将指北针整合成一个单一的可复用对象。下次绘图时，便可直接调用该块，大大提高绘图效率。

八、注意事项

1. 保持方向准确性：无论是在绘制过程中还是在后续应用中，都要确保指北针的方向准确。尤其是在不同坐标系下工作的情况下，更要注意方向的正确性。

2. 确保文本可读性：文字标识应清晰可读，避免过小或颜色不明显。选择适当的字体大小和样式，以确保在打印或展示时能够清晰辨认。

3. 保持样式一致性：在多张图纸中保持指北针样式的一致性，以提高图纸的专业性和可读性。

九、常见问题与解决方案

1. 箭头大小不合适：如果箭头过大或过小，可以通过调整直线的长度和斜线的角度来修正。

2. 文字标注位置不准确：如果文字标注的位置不合适，可以使用移动命令（MOVE）来调整其位置。

3. 填充效果不理想：如果填充效果不理想，可以检查填充区域的选择是否正确，以及填充图案和比例的设置是否合适
