SolidWorks绝技揭秘：一键速创爆炸图秘籍

SolidWorks小技巧之——如何快速制作爆炸图

SolidWorks作为一款广泛使用的三维计算机辅助设计（CAD）软件，以其强大的功能和易用的界面赢得了众多设计师的喜爱。在工程设计和产品展示中，爆炸图是一种常用的表达手法，它通过展示装配体的各个零部件及其相对位置关系，使得装配过程和内部结构一目了然。本文将详细介绍如何快速制作SolidWorks中的爆炸图，帮助大家更好地掌握这一实用技巧。

一、准备工作

在制作爆炸图之前，首先要确保已经打开了SolidWorks软件，并且已经创建或加载了一个装配体文件。装配体文件应包含完整的零部件，且各零部件之间已经通过配合关系正确组装在一起。

二、创建爆炸图

1. 进入装配体环境

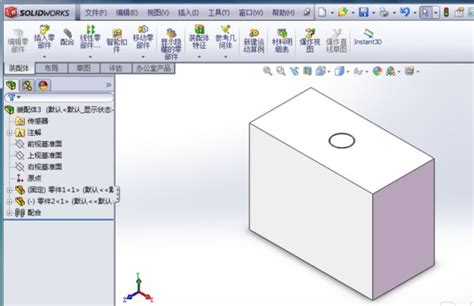

打开SolidWorks软件后，在左侧的项目浏览器中，找到并点击需要制作爆炸图的装配体文件。此时，装配体将被加载到工作区中，并显示在视图窗口中。

2. 选择爆炸视图工具

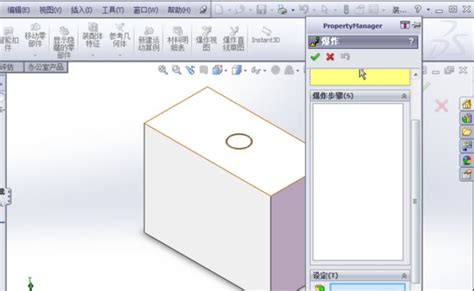

在装配体工具栏中，找到并点击“爆炸视图”按钮，或者在菜单栏中选择“插入”>“爆炸视图”命令。这将打开爆炸视图属性管理器（PropertyManager），并显示当前装配体的零部件树。

3. 选择零部件

在爆炸视图属性管理器中，需要选择要在第一个爆炸步骤中移动的零部件。可以通过在图形区域中直接点击选择，也可以在零部件树中勾选需要爆炸的零部件。如果需要同时爆炸多个零部件，可以按住Ctrl键或Shift键进行多选。

4. 设置爆炸方向

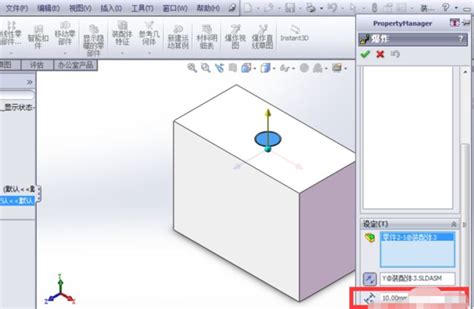

选择好零部件后，可以看到图形区域中出现了一个三重轴（三个相互垂直的箭头）。这个三重轴代表了零部件可以移动的方向。通过拖动三重轴的中心球形或臂杆，可以调整零部件的移动方向和距离。如果需要精确控制移动距离，可以在属性管理器中的“距离”输入框中输入具体的数值。

5. 调整零部件间距

在爆炸过程中，为了确保各个零部件之间不会相互重叠或碰撞，需要调整它们之间的间距。在属性管理器中，勾选“自动调整零件间距”选项，SolidWorks将自动计算并调整零部件之间的合理间距。如果需要手动调整间距，可以取消勾选该选项，并通过拖动零部件来设置合适的间距。

6. 完成第一个爆炸步骤

设置好零部件的移动方向和间距后，点击属性管理器中的“完成”按钮，第一个爆炸步骤将被记录下来。此时，可以在项目浏览器中的“配置”节点下看到新生成的爆炸视图。

7. 创建更多爆炸步骤

如果装配体比较复杂，需要多个爆炸步骤来完全展示其内部结构，可以重复上述步骤来创建更多的爆炸步骤。在每个爆炸步骤中，可以选择不同的零部件进行移动和调整。

8. 保存和命名爆炸视图

所有爆炸步骤设置完成后，需要保存并命名爆炸视图。在项目浏览器中的“配置”节点下，找到新生成的爆炸视图，并右键点击它。在弹出的菜单中选择“重命名”命令，然后输入一个合适的名称来保存爆炸视图。

三、编辑和修改爆炸图

1. 编辑爆炸步骤

如果需要修改已经创建的爆炸步骤，可以在项目浏览器中找到对应的爆炸视图，并右键点击它。在弹出的菜单中选择“编辑爆炸视图”命令，然后按照上述步骤重新设置零部件的移动方向和间距。

2. 删除爆炸步骤

如果某个爆炸步骤不再需要，可以在项目浏览器中找到对应的爆炸视图，并右键点击它。在弹出的菜单中选择“删除”命令，然后确认删除操作。这将删除该爆炸步骤以及所有后续步骤。

3. 复制和移动爆炸视图

如果需要在不同的配置下使用相同的爆炸视图，可以在项目浏览器中找到对应的爆炸视图，并拖动它到另一个配置下。这将复制该爆炸视图到新的配置中，并可以在新的配置下进行编辑和修改。

四、将爆炸图插入到工程图中

1. 创建工程图模板

在SolidWorks中，可以通过创建工程图模板来方便地将爆炸图插入到图纸中。首先，选择一个合适的图纸尺寸（如A3），然后设置图纸的标题栏、比例尺和其他必要的标注信息。

2. 插入爆炸视图

在工程图模板中，点击菜单栏中的“视图”>“爆炸视图”命令，然后在弹出的对话框中选择需要插入的爆炸视图。确认选择后，爆炸视图将被插入到图纸中，并按照设置的爆炸步骤进行展示。

3. 调整爆炸图的显示

插入爆炸图后，可以通过调整视图的角度、比例和位置来优化显示效果。如果需要隐藏某些零部件或标注信息，可以在视图属性管理器中进行设置。

4. 添加标注和注释

为了使爆炸图更加清晰易懂，可以在图纸中添加必要的标注和注释。例如，可以在
