SolidWorks中创建爆炸图的详细步骤

在工程设计领域，SolidWorks是一款功能强大的三维CAD设计软件，它能够帮助设计师快速、准确地创建出复杂的三维模型和装配体。而在这些模型和装配体的展示过程中，爆炸图是一种非常直观且易于理解的表达方式。通过爆炸图，我们可以清晰地看到装配体的内部结构、零件之间的装配关系以及各个部件的运动路径。今天，我们就来一起学习如何利用SolidWorks制作爆炸图，让你的工程设计更加生动有趣！

一、准备工作

在开始制作爆炸图之前，你需要确保已经完成了装配体的设计，并且所有的零件都已经正确装配在一起。同时，为了更好地展示爆炸图，建议将装配体保存在一个独立的文件中，这样可以避免在后续操作中误修改原始设计。

二、打开装配体文件

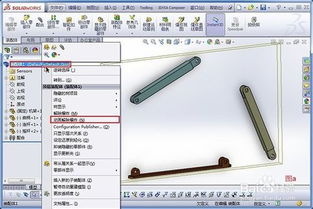

首先，在SolidWorks界面中打开你需要制作爆炸图的装配体文件。在装配体选项卡中，你会看到一个名为“爆炸视图”的选项。这个选项就是我们接下来要重点使用的工具。

三、创建爆炸视图

1. 选择爆炸视图选项：

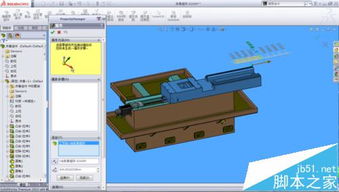

点击装配体选项卡中的“爆炸视图”选项，会弹出一个对话框，询问你是否要创建一个新的爆炸视图。点击“是”，然后开始设置爆炸参数。

2. 选择零件或装配体：

在图形区域中，选择你想要进行爆炸的第一个零件或装配体。通常情况下，你会选择那些能够移动或旋转的零件作为起始点。在选择零件时，你可以使用鼠标单击或框选的方式。

3. 设置爆炸方向：

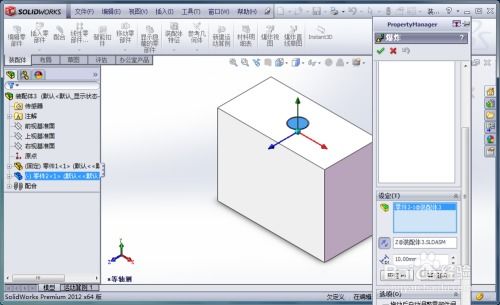

选择完零件后，你会看到一个三重轴出现在图形区域中。这个三重轴代表了X、Y、Z三个方向。你可以通过拖动三重轴来调整爆炸的方向。如果你想要将零件沿某个特定方向爆炸，只需点击相应的坐标轴即可。

4. 设置爆炸距离：

在爆炸对话框中，你可以设置零件爆炸的距离。这个距离是指零件从原始位置移动到新位置的距离。你可以通过输入具体的数值或使用鼠标拖动来调整距离。建议初次设置时选择一个较小的距离，以便后续进行调整。

5. 应用并检查：

设置完爆炸距离后，点击“应用”按钮，SolidWorks会根据你设置的参数进行爆炸操作。此时，你可以观察图形区域中的零件是否按照预期进行了移动。如果方向或距离不合适，你可以使用对话框中的调整按钮进行修正。

6. 添加多个爆炸步骤：

一个装配体通常包含多个零件和装配关系，因此你可能需要设置多个爆炸步骤来展示整个装配体的内部结构。在完成第一个爆炸步骤后，点击“完成”按钮退出当前步骤，并准备开始下一个步骤。重复上述过程，直到你满意为止。

四、调整零件间距和子装配体

在制作爆炸图时，你可能需要调整零件之间的间距以确保它们不会重叠或相互干扰。SolidWorks提供了自动调整零件间距的功能，可以帮助你快速完成这一任务。

1. 选择多个零件：

在图形区域中，使用框选或按住Ctrl键单击的方式选择多个零件。

2. 启用自动调整间距：

在爆炸对话框中，勾选“自动调整零件间距”选项。这样，SolidWorks会自动计算并调整所选零件之间的间距，以确保它们能够清晰地展示在图形区域中。

3. 处理子装配体：

如果你的装配体中包含子装配体（即多个零件组成的装配单元），你可能需要单独对子装配体进行爆炸操作。在爆炸对话框中，勾选“子装配体零件”选项，然后按照上述步骤对子装配体进行爆炸。

五、插入爆炸直线和材料明细表

为了让爆炸图更加直观和完整，你可以插入爆炸直线和材料明细表（BOM）。

1. 插入爆炸直线：

在图形区域中，使用绘图工具绘制一条或多条直线来表示零件的爆炸路径。这些直线可以帮助观众更好地理解零件之间的装配关系和运动路径。

2. 插入材料明细表：

材料明细表（BOM）是展示装配体中所有零件及其数量的表格。在SolidWorks中，你可以通过插入表格的方式快速生成BOM。在插入BOM时，确保将表格与爆炸图对齐，并正确填写零件的名称、数量和规格等信息。

六、添加零件序号与注释

为了方便观众理解每个零件在装配体中的位置和作用，你可以为每个零件添加序号，并在BOM中注明对应的序号。此外，你还可以添加注释来说明某些特殊零件或装配关系。

1. 添加零件序号：

在图形区域中，使用注释工具为每个零件添加序号。序号的格式可以根据你的需求进行自定义，但建议保持清晰、简洁和一致。

2. 添加注释：

在需要说明的地方添加注释。注释可以包括文字、箭头或符号等，用于指示零件之间的装配关系、运动路径或特殊要求等。
