全面了解并设置CAD对象捕捉选项

CAD对象捕捉选项有哪些？如何设置

CAD（计算机辅助设计）作为工程绘图领域的强大工具，提供了多种对象捕捉选项来帮助用户精确、高效地绘制和编辑图形。对象捕捉是指在绘图过程中，通过捕捉一些特征点，准确、快速地将图形对象定位在对象的确切位置上，如圆的圆心、线段的中点或两个对象的交点等。下面将详细介绍CAD对象捕捉的选项及其设置方法。

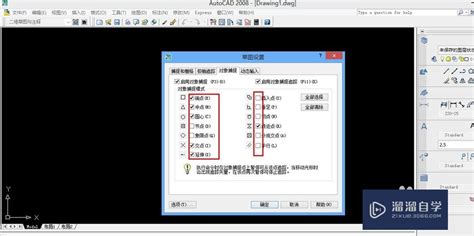

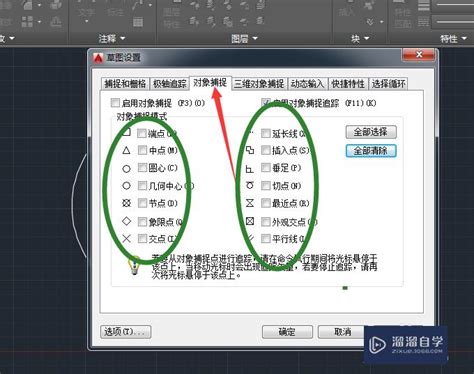

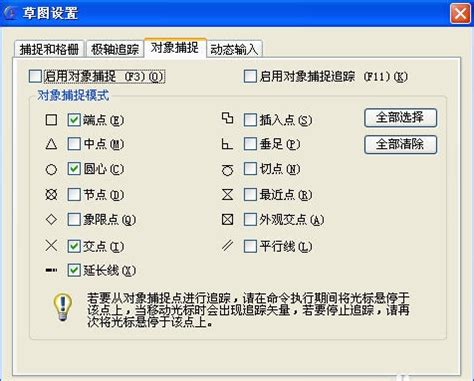

一、对象捕捉选项

1. Endpoint（端点）：缩写为“END”，用于捕捉对象的端点，如线、圆弧或圆的端点。端点捕捉是最基本和最常用的捕捉选项之一，通过启用端点捕捉，用户可以轻松地在绘图和编辑过程中准确定位。

2. Midpoint（中点）：缩写为“MID”，用于捕捉对象的中间点（等分点），如线段、弧段或圆的中点。中点捕捉在绘制对称图形或进行对称编辑时非常有用。

3. Intersection（交点）：缩写为“INT”，用于捕捉两个对象的交点，如线和弧、线和圆等对象的交点。交点捕捉可以帮助用户准确地捕捉到不同对象的交点，以便进行绘图和编辑。

4. ApparentIntersect（外观交点）：缩写为“APP”，用于捕捉两个对象延长或投影后的交点。即两个对象没有直接相交时，系统可自动计算其延长后的交点，或者空间异面直线在投影方向上的交点。

5. Extension（延伸）：缩写为“EXT”，用于捕捉某个对象及其延长路径上的一点。在这种捕捉方式下，将光标移到某条直线或圆弧上时，将沿直线或圆弧路径方向上显示一条虚线，用户可在此虚线上选择一点。

6. Center（圆心）：缩写为“CEN”，用于捕捉圆或圆弧的圆心。迅捷CAD编辑器还可以捕捉矩形或多边形的中心点，选项也可叫做“中心”。

7. Quadrant（象限点）：缩写为“QUA”，用于捕捉圆或圆弧上的象限点。象限点是圆上在0°、90°、180°和270°方向上的点。

8. Tangent（切点）：缩写为“TAN”，用于捕捉对象之间相切的点。启用切点捕捉后，用户可以捕捉到线与弧、线与圆等对象的切点，以便进行绘图和编辑。

9. Perpendicular（垂足）：缩写为“PER”，用于捕捉某指定点到另一个对象的垂点。

10. Parallel（平行）：缩写为“PAR”，用于捕捉与指定直线平行方向上的一点。创建直线并确定第一个端点后，可在此捕捉方式下将光标移到一条已有的直线对象上，该对象上将显示平行捕捉标记，然后移动光标到指定位置，屏幕上将显示一条与原直线相平行的虚线，用户可在此虚线上选择一点。

11. Node（节点）：缩写为“N OD”，用于捕捉点对象。

12. Insert（插入点）：缩写为“INS”，用于捕捉到块、形、文字、属性或属性定义等对象的插入点。

13. Nearest（最近点）：缩写为“NEA”，用于捕捉对象上距指定点非常近的一点。

14. None（无）：缩写为“NON”，不使用对象捕捉。

15. From（捕捉自）：缩写为“FRO”，可与其他捕捉方式配合使用，用于指定捕捉的基点。

16. Temporary Track Point（临时追踪点）：缩写为“TT”，可在图形中设置临时终点，可通过这些临时点进行极轴追踪。

17. 两点之间的中点：缩写为“MTP”或“M2P”，用于捕捉两个点的中点。

18. Tracking（追踪）：缩写为“TK”，可以捕捉一个基点，然后设置偏移的方向和距离，捕捉距离某一点特定距离的某个点。这个选项在工具栏、右键菜单中没有，只能通过输入参数来调用。

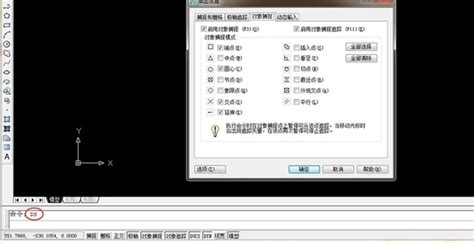

二、对象捕捉的设置方法

1. 使用对象捕捉工具栏

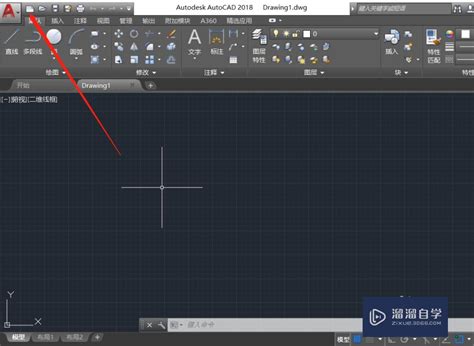

在迅捷CAD编辑器等专业版CAD软件中，通常在顶部菜单栏可以找到对象捕捉按钮。单击该按钮后，会弹出对象捕捉工具栏，其中包含各种捕捉方式的图标按钮。用户可以根据需要选择对应的图标按钮进行对象捕捉操作。鼠标放在相关图标上，即可查看该图标的功能，如第一个图标通常是“临时追踪点”。需要注意的是，临时捕捉选项须在定位点时单击才起作用，如果未调用绘图或编辑命令，没有出现指定点的提示，此时在对象捕捉工具栏上点按钮是不起作用的，会提示未知命令。

2. 使用快捷键

按F
