如何轻松设定CAD图形的边界限制

在CAD（计算机辅助设计）软件中，图形界限的设置是一个基础且重要的操作。它决定了绘图区域的大小，从而影响到图纸的整体布局和细节表现。无论你是初学者还是经验丰富的设计师，掌握图形界限的设置方法都是提高工作效率和绘图质量的关键。本文将从多个维度详细介绍CAD中图形界限的设置方法，帮助读者全面理解并掌握这一技能。

一、图形界限的基本概念

图形界限，即在CAD中定义的绘图区域边界。它限制了用户在模型空间中可以绘制和编辑图形的范围。通过设置图形界限，可以有效管理图纸的尺寸和布局，避免在绘图过程中出现超出边界的情况。

二、设置图形界限的基本步骤

1. 打开CAD软件

首先，启动CAD软件，打开一个新的绘图文件或打开一个已有的文件。在软件界面上，可以看到菜单栏、工具栏、命令行窗口等组成部分。

2. 输入LIMITS命令

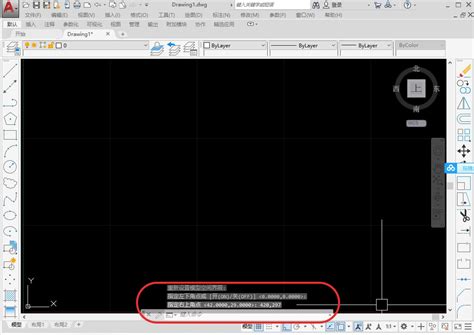

在命令行窗口中输入“LIMITS”命令，这是设置图形界限的关键命令。输入后，按回车键确认。此时，命令行会提示你指定图形界限的左下角点。

3. 指定左下角点

默认情况下，图形界限的左下角点被设置为原点（0,0）。如果你不需要更改此点，可以按Enter键接受默认值。如果需要更改左下角点的位置，可以在命令行中输入新的X和Y坐标值，并按Enter键确认。

4. 指定右上角点

接下来，命令行会提示你指定图形界限的右上角点。根据你的绘图需求，输入一个合适的X和Y坐标值。这个值决定了图形界限的大小和形状。例如，如果你正在绘制一个A4大小的图纸，可能会输入一个类似于297,210（mm）的坐标值（A4纸张的标准尺寸为297mm×210mm）。

5. 开启或关闭图形界限检查

在设置图形界限时，还可以选择是否开启图形界限检查。如果选择开启，则不能在图形界限之外进行绘图或移动对象。这可以通过在命令行中输入LIMITS命令后，选择“开（on）”或“关（off）”选项来实现。开启图形界限检查可以帮助你更好地管理图纸内容，避免超出边界的绘图操作。

三、设置图形界限的进阶技巧

1. 使用栅格显示

为了更直观地查看图形界限，可以通过单击状态栏中的“栅格”按钮来启用栅格显示。这样，在绘图区域中就可以看到一个由栅格线组成的矩形框，表示图形界限的范围。栅格显示可以帮助你更好地规划图纸布局和细节表现。

2. 自定义图形界限大小

除了使用标准尺寸（如A4、A3等）来设置图形界限外，还可以根据实际需求自定义图形界限的大小。例如，在绘制大型机械设备图纸时，可能需要一个更大的绘图区域来容纳所有细节和注释。此时，可以通过输入更大的X和Y坐标值来扩展图形界限。

3. 缩放和重新生成模型

在设置完图形界限后，有时需要对图纸进行缩放以更好地适应绘图区域。这时，可以使用“Z”命令来进行缩放操作。输入“Z”后按回车键确认，然后根据提示输入缩放比例或选择缩放方式（如窗口缩放、动态缩放等）。缩放完成后，可以使用“RE”命令重新生成模型以更新视图显示。

4. 捕捉和栅格设置

在绘图过程中，捕捉和栅格功能可以帮助你更精确地定位点和线条。在设置图形界限时，可以调整捕捉和栅格的设置以更好地满足绘图需求。例如，可以调整捕捉间距、启用或禁用栅格显示等。这些设置可以在“草图设置”对话框中找到并进行调整。

四、图形界限设置的注意事项

1. 合理规划图纸布局

在设置图形界限之前，需要合理规划图纸布局。考虑图纸的尺寸、比例、注释等因素，以确定合适的图形界限大小。这样可以确保图纸内容完整、清晰且易于阅读。

2. 避免超出边界绘图

在设置图形界限后，需要避免在边界之外进行绘图操作。如果超出边界绘图，可能会导致图纸内容混乱、难以阅读甚至损坏图纸文件。因此，在绘图过程中要时刻注意图形界限的限制。

3. 定期检查和更新图形界限

随着绘图进程的推进和图纸内容的增加，可能需要定期检查和更新图形界限。如果发现图形界限过小或过大，可以及时调整以满足绘图需求。这样可以确保图纸始终保持在最佳状态并提高工作效率。

五、结论

通过本文的介绍，相信读者已经对CAD中图形界限的设置方法有了全面而深入的了解。掌握这一技能不仅可以帮助你更好地管理图纸内容和布局，还可以提高工作效率和绘图质量。无论是在学习阶段还是实际工作中，都应该重视图形界限的设置和应用。希望本文能为读者带来启发和帮助，在CAD绘图的道路上越走越远！
