如何轻松设置CAD图形界限

CAD（计算机辅助设计）作为工程设计与绘图领域的重要工具，图形界限的设置是其基础且关键的一环。图形界限，简单来说，就是定义绘图区域的边界，确保所有的设计元素都在这个区域内进行。正确设置图形界限不仅有助于规范设计流程，还能有效避免绘图错误，提高工作效率。以下是关于如何在CAD中设置图形界限的详细指南。

CAD图形界限的设置方法

一、启动CAD软件

首先，确保已经安装了CAD软件，并双击桌面上的快捷方式或在开始菜单中找到相应程序启动。待软件加载完毕后，会看到一个空白的绘图区域，以及一系列的菜单栏、工具栏和命令行窗口。

二、进入图形界限设置

在CAD中设置图形界限，可以通过两种主要方式：一种是直接在命令行窗口中输入命令，另一种是通过菜单栏中的选项进行操作。以下将分别介绍这两种方法。

1. 通过命令行设置

1. 输入命令：在命令行窗口中输入`LIMITS`（或`limits`，CAD命令不区分大小写），然后按回车键确认。

2. 指定左下角点：默认情况下，CAD会提示你指定图形界限的左下角点。如果不需要更改此点，可以按Enter键接受默认值（通常是原点0,0）。如果需要更改左下角点的位置，可以在命令行中输入新的X和Y坐标值，并按Enter键确认。例如，输入`0,0`并按回车。

3. 指定右上角点：接下来，CAD会提示你指定图形界限的右上角点。根据绘图需求，输入一个合适的X和Y坐标值。例如，对于A4大小的图纸，通常会输入`210,297`（单位通常是毫米）。对于A3大小的图纸，则输入`297,420`。

4. 确认设置：输入完右上角点的坐标后，按回车键确认。此时，图形界限就设置好了。

2. 通过菜单栏设置

1. 选择格式菜单：在CAD的菜单栏中，找到并点击“格式”（Format）菜单。

2. 选择图形界限：在下拉菜单中，找到并点击“图形界限”（Limits）命令。

3. 输入坐标值：接下来的步骤与通过命令行设置类似，首先指定左下角点（默认或自定义），然后指定右上角点。

4. 确认设置：完成坐标值的输入后，按回车键或点击对话框中的确认按钮。

三、图形界限检查与调整

在设置图形界限时，CAD还允许你选择是否开启图形界限检查。如果选择开启，则不能在图形界限之外进行绘图或移动对象。这有助于确保所有的设计元素都保持在预定的范围内。

1. 开启/关闭图形界限检查：在输入`LIMITS`命令后，CAD可能会提供一个选项来选择是否开启图形界限检查。这通常是通过在命令行中输入`ON`（开启）或`OFF`（关闭）来实现的。具体方法可能因CAD版本而异，建议查阅相关文档或帮助文件。

2. 调整图形界限：如果需要调整已经设置好的图形界限，可以重新执行`LIMITS`命令，并按照上述步骤输入新的左下角点和右上角点的坐标值。

四、查看图形界限

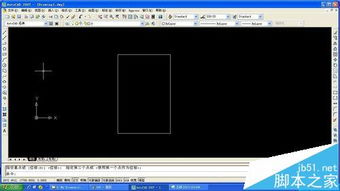

为了更直观地查看图形界限，可以通过单击状态栏中的“栅格”按钮来启用栅格显示。这样，在绘图区域中就会看到一个由栅格线组成的矩形框，表示图形界限的范围。此外，还可以通过缩放命令（如`Z`命令后输入`A`）来查看整个图形界限内的内容。

五、实际案例分析

假设我们正在设计一个A4大小的图纸，并希望设置相应的图形界限。以下是具体的操作步骤：

1. 启动CAD软件并打开一个新的绘图文件。

2. 在命令行窗口中输入`LIMITS`命令并按回车键。

3. 输入左下角点的坐标值`0,0`并按回车键。

4. 输入右上角点的坐标值`210,297`（A4图纸的标准尺寸）并按回车键。

5. （可选）启用栅格显示以便更直观地查看图形界限。

6. 使用缩放命令（如`Z A`）来查看整个图形界限内的内容。

六、注意事项

1. 单位设置：在设置图形界限时，请确保所使用的单位（如毫米、英寸等）与绘图需求一致。CAD允许你自定义单位设置，这通常可以在“选项”对话框中的“用户系统配置”选项卡下找到。

2. 精确捕捉：为了准确设置图形界限的坐标值，建议开启捕捉功能（如端点捕捉、中点捕捉等）。这有助于确保输入的坐标值是精确的。

3. 备份文件：在设置图形界限之前，建议备份当前的绘图文件。这样，如果设置过程中出现错误或不满意的结果，可以恢复到原始状态。

4. 查阅文档：不同版本的CAD软件可能在界面布局、命令名称等方面存在差异。因此，在设置图形界限时，建议查阅相关版本的CAD文档或帮助文件以获取更准确的指导。

通过以上步骤和注意事项的介绍，相信你已经掌握了如何在CAD中设置图形界限的方法。正确设置图形界限不仅可以提高绘图效率和质量，还能避免不必要的错误和麻烦。希望这篇指南能帮助你更好地利用CAD软件进行设计和绘图工作。
