CAD图块名称如何重命名？

CAD（计算机辅助设计）作为一种广泛应用于工程、建筑、机械等领域的软件，其强大的绘图和编辑功能极大地提高了设计效率。在CAD的使用过程中，图块（Block）是一种常用的工具，它可以帮助用户快速插入和重复使用特定的图形元素。然而，随着设计的深入，有时需要对这些图块进行重命名，以便更好地管理和区分。本文将从多个维度详细介绍CAD中如何重命名图块名称。

一、基础操作——通过菜单栏进行重命名

在CAD软件中，最基础的重命名图块的方法是通过菜单栏来完成。以下是具体步骤：

1. 打开CAD软件和文件：

打开CAD软件，并加载需要修改图块名称的图纸文件。

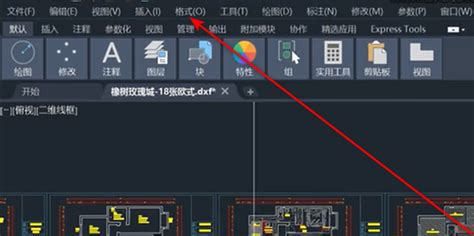

2. 选择菜单栏中的“格式”：

在CAD操作界面的顶部菜单栏中，找到并点击“格式”选项。

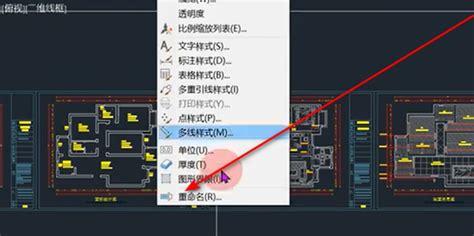

3. 选择“重命名”：

在“格式”下拉菜单中，选择“重命名”选项。

4. 选择命名对象“块”：

在弹出的“重命名”对话框中，将命名对象选择为“块”（Block）。

5. 查找并修改图块名称：

在对话框中，上方会显示当前图纸中所有的图块名称。在旧名称输入框中输入要查找的图块名称，或者直接从列表中选择需要重命名的图块。在下方的输入框中输入新的名称。

6. 确认修改：

检查无误后，点击“重命名”或“确定”按钮，完成图块名称的修改。

二、快捷命令——使用RENAME命令

除了通过菜单栏进行重命名外，CAD还提供了RENAME快捷命令，可以更快地完成图块名称的修改。

1. 打开CAD文件和图块：

打开CAD软件，加载需要修改图块名称的图纸文件，并确保图块已经存在。

2. 输入RENAME命令：

在命令行输入“REN”或“RENAME”，然后按回车键。

3. 选择命名对象：

在弹出的RENAME对话框中，选择命名对象为“块”（Block）。

4. 查找并修改图块名称：

在对话框的左侧选择要重命名的对象类型（通常是块），在右侧选择要修改的图块名称，并输入新的名称。

5. 确认修改：

检查无误后，点击“确定”按钮，完成图块名称的修改。

三、批量重命名——使用通配符和快捷键

当需要批量重命名多个图块时，使用通配符和快捷键可以大大提高效率。

1. 打开CAD文件和图块：

打开CAD软件，加载需要修改图块名称的图纸文件，并确保图块已经存在。

2. 输入RENAME命令：

在命令行输入“REN”或“RENAME”，然后按回车键。

3. 使用通配符选择图块：

在RENAME对话框中，可以使用通配符“*”和“?”来选择多个图块。例如，输入“*BLOCK”可以选择所有以“BLOCK”结尾的图块。

4. 修改名称：

在旧名称栏中输入通配符后，所有匹配的图块名称将显示在列表中。在新名称栏中输入新的名称，可以使用通配符来保持某些字符不变，如“NEW*”表示将原名称中的前缀替换为“NEW”。

5. 确认修改：

检查无误后，点击“确定”按钮，完成批量图块名称的修改。

四、通过块定义窗口进行重命名

在创建或编辑图块时，也可以在块定义窗口中直接修改图块名称。

1. 创建或编辑图块：

使用“BLOCK”命令或选择已有图块并使用“BEDIT”命令进入块编辑模式。

2. 打开块定义窗口：

在命令行输入“BLOCK”或选择图块后输入“BEDIT”，弹出块定义窗口。

3. 修改名称：

在块定义窗口中，找到“名称”字段，输入新的图块名称。

4. 确认修改：

检查无误后，点击“确定”按钮，完成图块名称的修改。

五、注意事项

在进行图块重命名时，需要注意以下几点：

1. 避免重复名称：

确保新的图块名称不与当前图纸中的其他图块名称重复，以避免混淆。

2. 备份文件：

在进行批量重命名或其他复杂操作前，建议备份图纸文件，以防止意外数据丢失。

3. 检查依赖关系：

如果图纸中存在依赖于特定图块的元素（如外部引用、标注等），在重命名图块前，需要检查这些依赖关系，以确保重命名后图纸的完整性和正确性。

4. 兼容性：

在跨版本或跨平台使用CAD文件时，需要注意图块名称的兼容性。某些特殊字符或过长的名称可能在其他版本的CAD软件中无法正确识别。

六、总结

图块重命名是CAD设计过程中一个常见的操作，它可以帮助用户更好地管理和组织图纸中的图形元素。本文介绍了通过菜单栏、快捷命令、批量重命名以及块定义窗口等多种方法来完成图块名称的修改。在实际操作中，用户可以根据具体需求选择合适的方法，以提高设计效率和准确性。通过掌握这些技巧，用户可以更好地利用CAD软件进行设计工作，创造出更加优质和高效的图纸作品。
