CAD2004中怎样填充图块？

CAD2004作为一款经典的计算机辅助设计软件，在工程设计领域有着广泛的应用。在使用CAD2004进行绘图时，填充图块是一项常见且重要的操作。通过填充图块，不仅可以使图纸更加美观，还能清晰地表达设计信息。下面，我们就来详细介绍一下在CAD2004中如何填充图块。

首先，打开CAD2004软件，并加载你需要进行填充操作的图纸。在CAD2004的界面中，你可以看到各种工具栏和菜单，这些工具将帮助你完成填充图块的操作。

在进行填充之前，你需要确保已经有一个或多个图块定义。图块是CAD中一种重要的元素，它可以包含图形对象，如线条、圆形、多边形等。你可以通过“块定义”命令（Block）来创建一个新的图块，或者从已有的图纸中插入一个图块。

一旦你有了图块，就可以开始填充操作了。CAD2004提供了多种填充方式，包括图案填充、纯色填充和渐变填充等。这里，我们主要介绍图案填充，因为它在工程图纸中最为常用。

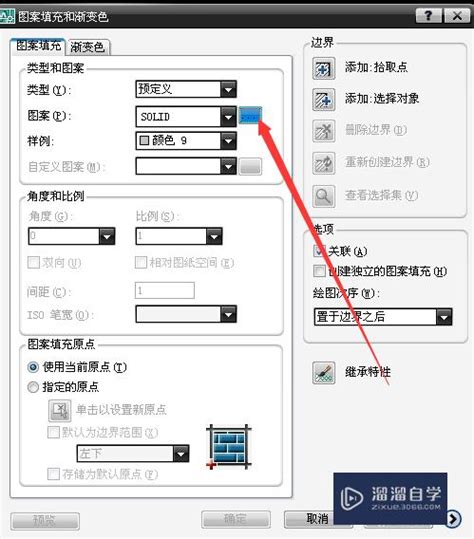

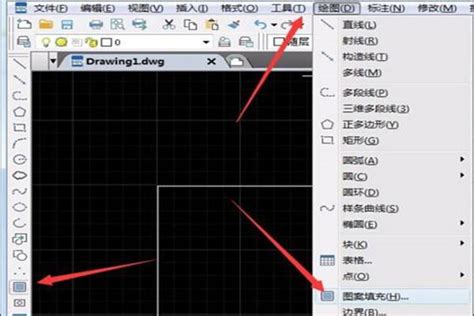

选择“绘图”菜单下的“图案填充”命令（Hatch），或者直接在命令行输入“HATCH”并按回车键，就可以打开图案填充对话框。在这个对话框中，你可以设置填充图案的类型、比例、角度等参数。

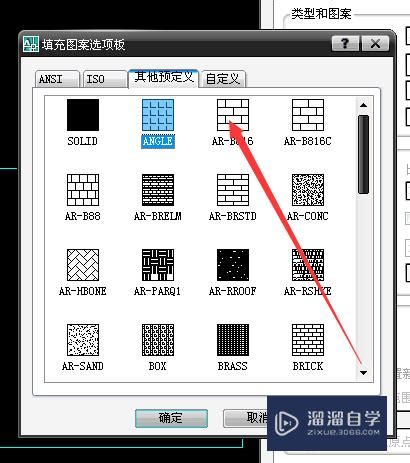

在“图案”选项卡中，你可以从下拉列表中选择一个合适的填充图案。CAD2004提供了多种预定义的图案，如点、线、网格、砖块等。你可以根据实际需要选择合适的图案。同时，你还可以自定义图案，以满足特殊的设计需求。

选择好图案后，你需要指定填充的区域。在CAD2004中，你可以通过选择对象（Pick Points）或指定点（Specify Points）来确定填充区域。如果选择“选择对象”，CAD将自动选择你指定的图块或图形对象作为填充区域。如果选择“指定点”，你需要手动在图纸上绘制一个封闭的多边形，以定义填充区域。

在确定填充区域后，你可以进一步调整填充参数。在“比例”选项中，你可以设置填充图案的大小比例。通过调整比例，你可以使填充图案更加密集或稀疏，以适应不同的设计需求。在“角度”选项中，你可以设置填充图案的旋转角度。通过旋转图案，你可以获得更加丰富的视觉效果。

除了基本的填充参数外，CAD2004还提供了一些高级选项，如“边界”、“孤岛检测”和“渐变色”等。在“边界”选项中，你可以指定填充区域的边界类型，如外部边界、内部边界或忽略边界等。这有助于你更精确地控制填充区域的范围。在“孤岛检测”选项中，你可以设置CAD如何处理填充区域内的孤岛（即被其他图形对象包围的封闭区域）。你可以选择忽略孤岛、填充孤岛或将其视为负区域等选项。在“渐变色”选项中，你可以设置填充图案的渐变色效果，以获得更加平滑的过渡效果。

设置好填充参数后，你可以预览填充效果。在图案填充对话框中，有一个“预览”按钮，点击它可以查看当前的填充效果。如果预览效果不符合你的期望，你可以返回对话框中调整参数，直到获得满意的效果为止。

完成预览后，点击“确定”按钮，CAD2004将开始填充操作。在填充过程中，你可以看到填充图案逐渐覆盖了你指定的区域。填充完成后，你可以通过缩放、平移等操作来检查填充效果是否满足设计要求。

需要注意的是，在进行填充操作时，要确保填充区域是封闭的。如果填充区域不封闭，CAD将无法正确填充图案。此外，还要避免填充区域与其他图形对象重叠，以免造成视觉上的混乱。

除了图案填充外，CAD2004还支持纯色填充和渐变填充。纯色填充是指用单一颜色填充指定区域，而渐变填充则是指用两种或多种颜色之间的过渡效果来填充区域。这两种填充方式在表达设计信息时同样具有重要的作用。

纯色填充的操作相对简单。在图案填充对话框中，选择“纯色”作为填充类型，并指定填充颜色即可。渐变填充则需要设置更多的参数，如渐变方向、颜色过渡方式等。你可以根据自己的需求选择合适的填充方式，并调整相应的参数以获得最佳效果。

此外，CAD2004还提供了一些辅助工具来帮助你进行填充操作。例如，“边界创建”工具可以帮助你快速绘制封闭的多边形作为填充区域；“图案填充编辑”工具则允许你修改已填充的图案参数，如比例、角度等。这些工具将大大提高你的工作效率和填充质量。

总之，在CAD2004中填充图块是一项简单而重要的操作。通过选择合适的填充图案、调整填充参数以及利用辅助工具，你可以轻松地完成填充任务，并使你的图纸更加美观和易于理解。希望以上内容对你有所帮助，祝你在使用CAD2004进行绘图时取得更好的成果！
