CAD自定义填充图案创建指南

怎么用CAD制作自定义填充图案

在CAD（计算机辅助设计）中，自定义填充图案是一种非常实用的功能，它可以帮助设计师更好地表达设计细节，提高绘图效率。下面，我们将详细介绍如何使用CAD制作自定义填充图案。

一、准备工作

在制作自定义填充图案之前，我们需要做好以下准备工作：

1. 确定图案样式：首先，要明确想要制作的填充图案的样式，比如是简单的线条、几何图形还是复杂的组合图案。

2. 准备绘图工具：确保已经安装了CAD软件，并熟悉基本的绘图命令和操作。

3. 设置绘图环境：为了提高绘图效率，可以预先设置好图层、线型、颜色等绘图环境。

二、绘制图案单元

自定义填充图案的基本单位是“图案单元”。图案单元是一个可以重复填充的图形，因此我们需要先绘制出一个完整的图案单元。

1. 新建文件：在CAD中新建一个文件，用于绘制图案单元。

2. 绘制图形：使用CAD的绘图命令（如直线、圆、圆弧等）绘制出图案单元的轮廓和内部细节。

例如，如果要绘制一个简单的砖块图案，可以先绘制一个矩形作为砖块的外轮廓，然后在矩形内部绘制几条平行线来表示砖缝。

3. 调整尺寸：确保图案单元的尺寸合适，以便在填充时能够均匀分布。可以使用CAD的缩放命令来调整图案单元的大小。

三、定义图案填充

绘制完图案单元后，接下来需要将其定义为填充图案。

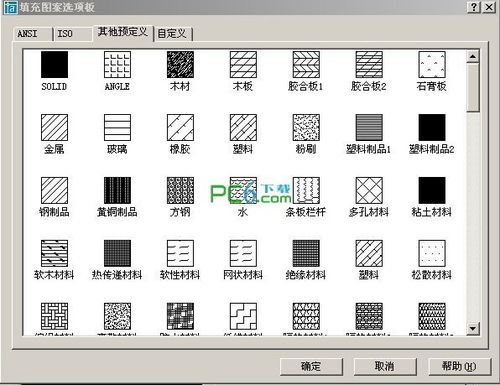

1. 打开填充对话框：在CAD的命令行中输入“HATCH”或“H”命令，打开填充对话框。

2. 选择自定义图案：在填充对话框中，选择“自定义”选项卡，然后点击“浏览”按钮，找到并加载我们之前绘制的图案单元文件（通常是.PAT或.DWG格式）。

3. 设置图案比例和角度：在填充对话框中，可以设置图案的比例和角度。比例决定了图案单元在填充时的放大或缩小程度，角度决定了图案单元的旋转方向。

可以通过试填充来调整这些参数，直到达到满意的效果。

4. 应用填充：设置好参数后，点击“确定”按钮，然后在绘图区域中选择要填充的区域。CAD会自动将图案单元按照设定的比例和角度填充到所选区域中。

四、创建图案文件

为了方便以后重复使用自定义填充图案，我们可以将其保存为一个图案文件。

1. 保存为PAT文件：在CAD中，可以使用“Saveas”命令将图案单元保存为一个.PAT文件。这个文件包含了图案单元的定义和参数设置。

保存时，需要确保文件名以“.PAT”结尾，并且文件内容符合CAD图案文件的格式规范。

2. 添加到图案库：将保存的.PAT文件复制到CAD的图案库文件夹中（通常是CAD安装目录下的“Support”文件夹）。这样，以后在打开填充对话框时，就可以在自定义选项卡中看到这个新添加的图案了。

五、调整和优化

在实际应用中，可能需要对自定义填充图案进行调整和优化。

1. 修改图案单元：如果发现图案单元存在错误或不符合要求，可以回到原始文件进行修改，然后重新保存为.PAT文件并加载到CAD中。

2. 调整填充参数：在实际填充时，如果发现图案的比例、角度或间距不合适，可以在填充对话框中进行调整。

3. 优化绘图效率：为了提高绘图效率，可以将常用的自定义填充图案添加到CAD的快捷工具栏或自定义菜单中，以便快速调用。

六、示例操作

以下是一个简单的示例操作，演示如何制作一个自定义的“砖块”填充图案：

1. 绘制砖块图案单元：

新建一个CAD文件。

使用“矩形”命令绘制一个20x10的矩形作为砖块的外轮廓。

使用“偏移”命令在矩形内部绘制两条平行线，偏移距离为1，表示砖缝。

将整个图案单元移动到一个角落位置，以便后续定义填充原点。

2. 定义砖块填充图案：

打开填充对话框，选择“自定义”选项卡。

点击“浏览”按钮，加载刚才绘制的砖块图案单元文件。

设置图案比例为1（表示填充时不改变图案单元的大小），角度为0（表示不旋转图案单元）。

3. 应用砖块填充：

在绘图区域中选择一个矩形区域作为填充目标。

点击“确定”按钮，应用砖块填充图案。

4. 保存砖块图案文件：

将砖块图案单元文件保存为“brick.pat”。

将“brick.pat”文件复制到CAD的图案库文件夹
