DB9串口线线序识别方法

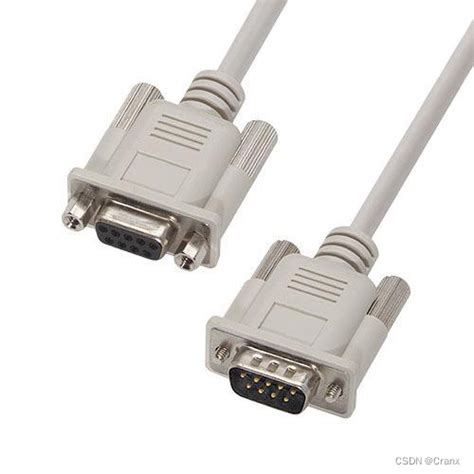

当我们遇到需要连接串口设备的场景时，比如计算机与外部设备之间的通信，了解如何识别DB9串口线的线序变得尤为重要。DB9串口线因其接口形式被广泛应用于多种设备的通信中。它属于D型连接器，总共有9个针脚，我们通常称其为9针串口线。它分为公头和母头两种形式，针式的称为公头，插槽式的称为母头。以下就详细介绍如何识别DB9串口线的线序。

了解DB9接口基本结构

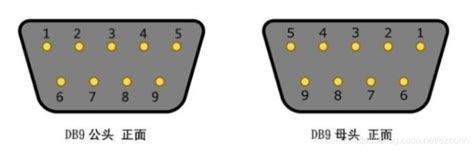

首先，要认识DB9接口的基本构造。无论是公头还是母头，DB9串口线的针脚通常是按照一个固定的模式排列，大多数情况下是分为上下两排，上排5个针脚，下排4个针脚。当你面向DB9接口时，可以观察到接口呈现一边大一边小的等腰梯形，这种设计使得连接更为稳固。

确定接口类型

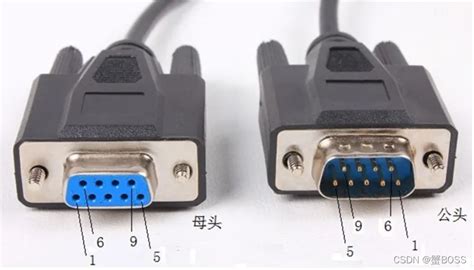

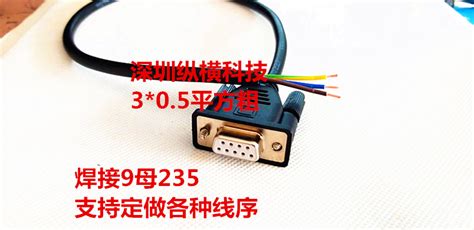

1. 公头与母头的识别：

公头：具有向外突出的针脚。

母头：具有接收针脚的插槽。

根据你所连接的设备或延长线的接口类型，决定是使用公头还是母头。一般情况下，计算机的串口通常配备公头，因此与之连接的设备线常是母头。

理解线序的标准

识别DB9串口线线序的一个重要方面是了解其接口标准，主要包括RS-232、RS-422和RS-485等。不同标准对应不同的引脚定义，具体如下：

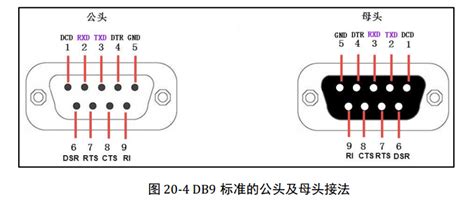

1. RS-232：

1引脚（DCD，Data Carrier Detect）：载波检测，主要用于Modem通知计算机其处于在线状态。

2引脚（RXD，Receive Data）：接收数据，用于接收外部设备传来的数据。

3引脚（TXD，Transmit Data）：发送数据，用于向外部设备发送数据。

4引脚（DTR，Data Terminal Ready）：数据终端就绪，当此引脚高电平时，通知Modem可以进行数据传输。

5引脚（GND，Ground）：逻辑地，接地。

6引脚（DSR，Data Set Ready）：数据设置就绪，此引脚高电平时，通知计算机Modem已经准备好。

7引脚（RTS，Request To Send）：请求发送，此脚由计算机控制，用以通知Modem可以开始发送数据。

8引脚（CTS，Clear To Send）：清除发送，此脚由Modem控制，用以通知计算机数据已经准备好，可以开始接收。

9引脚（RI，Ring Indicator）：振铃指示，通知计算机有呼叫进来。

在实际操作中，常见的串口通信最少需要三根线：RXD、TXD和GND。这三个引脚是确保基本通信的最小要求。

2. RS-422和RS-485：

RS-422标准采用4线模式，用于差分传输，从而提高抗干扰能力。

RS-485同样用于差分传输，可以是2线或4线模式。

对于RS-422和RS-485标准，它们通常不使用标准的引脚定义，具体的引脚定义和信号名称依赖于设备制造商的自定义。

查看DB9接口的详细接线图

为确保接线正确，有几种方法可以查看DB9接口的详细接线图：

1. 设备手册：制造商通常会在产品手册中提供详细的接口接线图。购买设备时，请留意随附的文档或访问官方网站查找相关资料。

2. 网络资源：通过互联网搜索关键词“DB9接口接线图”，可以找到丰富的资源，包括图片和说明。

3. 专业论坛和社区：在电子技术、通信技术等领域的相关论坛和社区，专业人士和爱好者会分享他们的经验和接线图。

确认针脚编号和功能

查看接线图时，首先确认每个针脚的编号和功能。DB9的针脚通常按顺时针方向从1到9编号。对照接线图，确保你了解每个针脚的功能，包括它们传输的信号类型（如数据、控制信号等）。

实际接线步骤

在了解了每个针脚的功能后，接下来就是实际的接线步骤：

1. 准备工作：确保所有工具、线缆和连接器都已准备就绪。

2. 核对针脚：根据接线图，仔细核对每个针脚的编号和功能，避免接错线。

3. 连接线缆：将对应的线缆连接到正确的针脚上。一般来说，如果你使用万用表，设置为连续性测试模式，可以检查连接是否正确。对于RS-232标准，连接顺序一般为：RXD连TXD（另一端），TXD连RXD（另一端），GND连GND。

4.
