轻松上手：用串口调试助手高效进行串口通讯调试

如何使用串口调试助手进行串口通讯调试

串口通讯作为一种常见的硬件接口通讯方式，广泛应用于各种嵌入式系统和计算机之间的数据交互。在进行串口通讯调试时，串口调试助手是一个不可或缺的工具。本文将详细介绍如何使用串口调试助手进行串口通讯调试，帮助读者快速上手并解决实际问题。

一、串口调试助手简介

串口调试助手是一种用于串口通信的软件工具，它通过图形化界面帮助开发者进行串口配置、数据发送和接收，从而简化串口调试过程。常见的串口调试助手功能包括串口参数设置（如波特率、数据位、停止位、校验位等）、数据发送（支持文本、十六进制、ASCII码等多种格式）、数据接收显示（实时显示接收到的数据）、数据保存与加载等。

二、串口调试助手的基本使用步骤

1. 下载与安装

首先，你需要从可靠的软件下载平台或串口调试助手的官方网站下载适合你操作系统的版本。安装过程通常简单明了，按照提示完成即可。

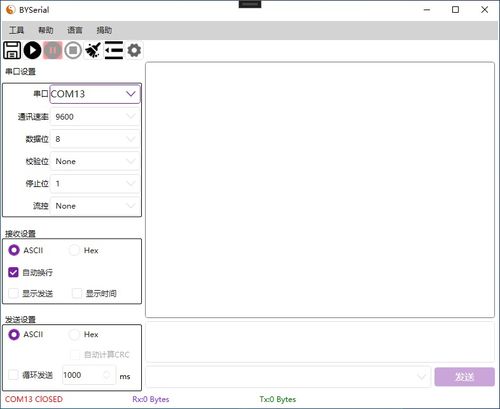

2. 打开串口调试助手

安装完成后，双击桌面图标或找到安装目录下的可执行文件，打开串口调试助手。初次使用时，界面通常会显示默认的串口配置参数。

3. 选择并配置串口

（1）选择串口：

在串口调试助手的界面中，找到“串口”或“COM口”选项，从中选择一个空闲的串口（如COM1、COM2等）。如果你的计算机上连接了多个串口设备，请确保选择正确的串口。

（2）配置串口参数：

串口参数包括波特率、数据位、停止位、校验位等。这些参数必须与你的串口设备匹配，否则无法正常通信。

波特率：表示每秒传输的比特数，常见的有9600、115200等。

数据位：表示每个数据包的位数，通常为8位。

停止位：用于标识数据包的结束，通常为1位。

校验位：用于检测数据传输中的错误，常见的校验方式有无校验（None）、奇校验（Odd）、偶校验（Even）等。

（3）打开串口：

配置完成后，点击“打开串口”或“连接”按钮，建立与串口设备的连接。如果参数配置正确且串口设备无故障，通常会显示连接成功的提示。

4. 发送数据

（1）输入数据：

在数据发送区域输入你想要发送的数据。支持多种输入格式，如文本、十六进制（Hex）、ASCII码等。

（2）选择发送格式：

根据你的需求选择相应的发送格式。如果你知道目标设备接收数据的格式，最好选择与之一致的格式。

（3）发送数据：

点击“发送”或“发送数据”按钮，将输入的数据通过串口发送给目标设备。有些串口调试助手还支持连续发送功能，可以设置发送间隔并启动连续发送。

5. 接收数据

（1）实时显示：

当串口调试助手与目标设备建立连接后，它会实时显示接收到的数据。你可以在接收数据区域看到从目标设备发送回来的数据。

（2）保存数据：

如果你需要保存接收到的数据以便后续分析，可以点击“保存”或“导出”按钮，将接收到的数据保存到文件（如TXT、CSV等）中。

6. 关闭串口

完成调试后，记得点击“关闭串口”或“断开连接”按钮，断开与串口设备的连接。这不仅可以释放串口资源，还可以避免不必要的通信干扰。

三、常见问题与解决方法

1. 无法打开串口

检查串口是否被占用：确保没有其他程序（如其他串口调试助手、串口驱动等）正在使用该串口。

检查串口驱动：确保你的计算机已正确安装串口驱动，并且驱动版本与你的硬件兼容。

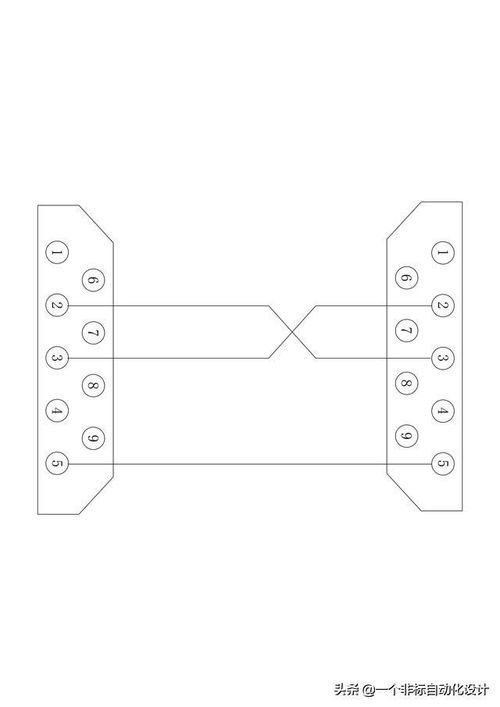

检查硬件连接：确保串口设备已正确连接到计算机，并且连接线无损坏。

2. 数据发送失败

检查串口参数：确保串口调试助手与目标设备的串口参数（波特率、数据位、停止位、校验位等）完全一致。

检查数据格式：确保发送的数据格式与目标设备接收的格式一致。

检查目标设备状态：确保目标设备已正确上电并处于工作状态。

3. 数据接收乱码

检查波特率：波特率不匹配是导致数据接收乱码最常见的原因之一。请重新检查并设置正确的波特率。

检查数据位和校验位：确保数据位和校验位的设置与目标设备一致。

检查串口调试助手版本：某些串口调试助手可能存在版本不兼容的问题，尝试更新到最新版本或使用其他可靠的串口调试助手。

4. 串口调试助手无响应

检查软件兼容性：确保串口调试助手与你的操作系统兼容。

关闭其他占用资源的程序：关闭可能占用大量CPU或内存资源的程序，以释放资源给串口调试助手使用。

重启计算机：在某些情况下，重启计算机可以解决软件无响应的问题。

四、高级功能与应用

除了基本的串口配置和数据收发功能外，一些高级串口调试助手还提供了更多实用的功能：

数据日志：记录并保存所有发送和接收的数据，方便后续分析和调试。

数据过滤：根据特定的条件（如关键字、数据包长度等）过滤接收到的数据，只显示你感兴趣的部分。

自动回显：将发送的数据自动回显到接收区域，方便验证发送的数据是否正确。

多种数据格式支持：除了常见的文本和十六进制格式外，还支持其他自定义的数据格式（如Modbus、ASCII码表等）。

脚本自动化：通过编写脚本实现复杂的串口通信流程自动化，提高调试效率。

五、总结

串口调试助手是串口通讯调试中不可或缺的工具。通过本文的介绍，相信你已经掌握了如何使用串口调试助手进行基本的串口通讯调试。在实际应用中，你可能会遇到各种问题，但只要掌握了基本的调试方法和技巧，相信你一定能够迅速解决问题并顺利完成调试任务。
