轻松掌握：串口调试助手使用指南

如何使用串口调试助手

串口调试助手是一款功能强大的工具，广泛应用于各种硬件开发和调试过程中。无论你是初学者还是资深开发者，这款工具都能帮助你快速、高效地完成串口通信的调试工作。下面，我们就来详细介绍如何使用串口调试助手。

一、准备工作

首先，你需要准备好以下工具和材料：

1. 一台Windows电脑。

2. 一根USB接口线（用于连接硬件和电脑USB接口）。

3. 一个串口设备（如需要调试的硬件设备）。

4. 一个串口调试助手软件（可在网上搜索并下载，例如XCOM、SecureCRT等）。

二、下载并安装串口调试助手

1. 在浏览器中搜索“串口调试助手”，从官方或可靠网站下载最新的安装包。

2. 双击安装包，按提示进行安装。可以选择默认安装或自定义安装路径。

3. 安装完成后，双击桌面上的串口调试助手图标，打开软件。

三、连接串口设备

1. 将串口设备通过串口线连接到电脑上。如果你的电脑没有串口接口，可以使用USB转串口线或串口扩展器。

2. 在Windows的“设备管理器”中检查串口设备是否已成功连接。打开“开始菜单”，找到“计算机”，右键单击并选择“设备管理器”。在“设备管理器”中查看是否有新的串口设备（如COM1、COM2等）。

3. 如果你的串口设备是通过USB转串口线连接的，可能需要安装相应的驱动程序。可以从设备附带的驱动光盘或网上下载相应的驱动程序进行安装。

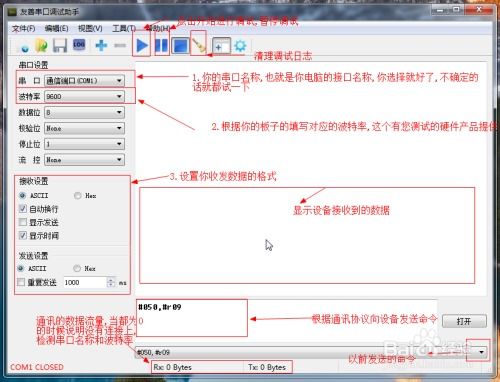

四、配置串口参数

1. 打开串口调试助手软件后，首先需要配置串口参数。点击菜单栏中的“连接”或类似的选项，选择正确的串口端口（如COM1、COM2等）。

2. 根据实际需要设置波特率。波特率决定了数据传输的速度，必须确保发送端和接收端的波特率一致，否则可能导致数据接收错误或乱码。常见的波特率有9600、115200等。

3. 设置数据位、校验位和停止位。这三个参数也需要与发送端保持一致。一般来说，默认设置是8个数据位、无校验位（N）和1个停止位（1），即8-N-1。

4. 根据需要选择接收数据的格式。默认通常是十进制的数据，但可以选择十六进制。如果串口设备发送的是十六进制数据，你需要选择十六进制格式以便正确显示。

五、打开串口连接

1. 配置完串口参数后，点击“打开串口”或类似的按钮，建立与串口设备的连接。

2. 如果配置正确，串口调试助手会开始监听串口数据。你可以在软件中的接收窗口看到串口设备发送的数据。通常，串口设备会以ASCII码或十六进制的形式发送数据。

六、监控串口数据

1. 在打开串口并配置参数后，串口调试助手会开始监听串口数据。你可以在接收窗口中实时查看串口设备发送的数据。

2. 你可以根据需要设置数据显示格式，例如将接收的数据以ASCII码或十六进制的形式显示，并设置数据的显示格式（如颜色、字体等）。

七、发送自定义指令

1. 有时候，你可能需要向串口设备发送指令，例如获取设备状态或控制设备的功能。

2. 在串口调试助手的发送窗口中输入相应的指令，并选择发送命令。你可以选择手动发送或设置自动发送的间隔时间进行自动发送。

3. 发送指令后，你可以通过接收窗口来查看设备返回的数据。发送多少次数据，和收到多少次数据，都可以在接收（RX）和发送（TX）计数器中查看。

八、存储数据日志

1. 串口调试助手通常提供将数据保存为日志的选项。你可以选择保存接收和发送的数据，方便后续的分析和处理。

2. 点击“保存日志”或类似的按钮，选择保存位置和文件名，即可将串口数据保存为文本文件或日志文件。

九、设置辅助功能和高级选项

1. 有些串口调试助手提供数据显示格式的设置选项，例如调整字体大小、颜色等。你可以根据自己的需求进行设置。

2. 串口调试助手也可以调试TCP/UDP数据包，选择相应的传输协议后，其使用方法与串口通信类似。

3. 检查错误信息：有时候，串口通信可能会遇到一些错误，例如数据传输错误或配置问题。串口调试助手通常会提供错误信息的显示和解决方案。你可以查看软件中的错误窗口来获取相关的错误信息，并根据说明来解决问题。

十、关闭串口连接

1. 当你完成串口通信测试或调试任务后，记得关闭串口连接。你可以在串口调试助手软件的选项中找到关闭串口连接的选项。

2. 关闭串口连接后，你可以断开串口设备与电脑的连接，并妥善保存设备和线缆。

注意事项

1. 在使用串口调试助手时，务必确保串口参数（波特率
