掌握串口调试助手的使用方法（轻松调试串口）

串口调试助手是一款用于调试串口设备的工具，通过它我们可以方便地收发数据进行设备调试。下面将详细介绍如何使用串口调试助手，从准备工作到具体操作步骤，以及相关的注意事项，帮助用户更好地理解和使用这一工具。

一、准备工作

1. 硬件准备：

一台Windows电脑。

一根USB接口线（用于连接硬件设备和电脑USB接口）。

2. 软件准备：

下载并安装串口调试助手。可以在百度上搜索“串口调试助手”，选择合适的版本进行下载。默认安装或自定义安装均可，一般不会出现路径问题。

二、串口调试助手的基本功能

串口调试助手具有多种功能，主要包括串口配置、数据发送与接收、虚拟串口功能、命令行模式、日志记录以及高级设置选项等。以下是核心功能的详细介绍：

1. 串口配置：

设置串口序号：根据电脑识别的串口选择对应的端口号，如COM1、COM2等。

波特率设置：波特率需要与发送端保持一致，否则可能导致数据接收失败或出现乱码。常见的波特率有9600、115200等。

数据位、校验位和停止位：一般默认为8数据位、无奇偶校验（NOPARITY）、1停止位（8-N-1）。

2. 数据发送：

发送数据格式：可以选择十进制或十六进制数据格式进行发送。

发送模式：可以选择即时发送、定时发送或连续发送模式。

自动发送：设置自动发送的间隔时间，方便持续发送数据。

3. 数据接收：

接收缓冲区：串口通信中使用缓冲区来存储接收到的数据，确保数据不会因为接收不及时而丢失。

数据解析：根据配置的协议解析接收到的数据，包括字节识别、帧定位和错误校验。

4. 其他功能：

日志记录：可以将接收到的数据保存至文件中，便于事后分析。

数据回放：根据需要重现数据传输过程。

错误检测：通过校验机制检测数据包中的错误，并提供警告提示。

三、使用串口调试助手的详细步骤

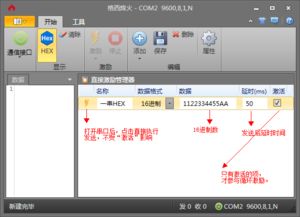

1. 打开串口调试助手：

双击运行串口调试助手软件，进入主界面。

2. 配置串口参数：

在串口调试助手的主界面上，选择正确的串口序号。

根据硬件设备的通信协议，设置正确的波特率、数据位、校验位和停止位。

3. 打开串口：

点击“打开串口”按钮，如果电脑成功识别并打开了该串口，会提示成功信息；如果无法识别，则提示错误信息。

4. 设置数据收发格式：

根据需要选择接收数据的格式，默认是十进制数据，也可以选择十六进制。

如果需要发送数据，设置发送数据的格式，以及是否自动发送和自动发送的间隔时间。

5. 发送数据：

在发送数据框内填写要发送的数据。

点击“手动发送”按钮，或者如果设置了自动发送，则数据会按照设定的间隔时间自动发送。

6. 接收数据：

在接收区域可以看到从对方设备接收到的数据。

接收到的数据会根据设置的格式进行显示，可以是十进制或十六进制。

7. 调试与优化：

如果通讯失败，可以检查线序是否正确连接。

根据实际需要，调整缓冲区大小、流控制等高级设置，优化数据传输性能。

四、使用示例

以下是一个使用C语言在Windows下通过串口发送和接收数据的示例：

接收数据示例：

```c

include

include

int main() {

FILE *fp;

if ((fp = fopen("COM1", "r")) == NULL) {

printf("cannot open com!\n");

} else {

printf("open com successful!\n");

char str;

while (1) {

fscanf(fp, "%c", &str);

printf("%c ", str);

Sleep(100);

return 0;

```

在这个示例中，程序打开了COM1串口，并不断读取接收到的数据，将其打印到控制台。

发送数据示例：

```c

include

include

HANDLE hCom;

int main(void) {

hCom = CreateFile(TEXT("COM1"), GENERIC_READ | GENERIC_WRITE, 0, NULL, OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL, NULL);

if (hCom == INVALID_HANDLE_VALUE) {

printf("打开COM失败!\n");

return FALSE;

} else {

printf("COM打开成功!\n");

DCB dcb;

COMMTIMEOUTS TimeOuts;

// 配置串口参数

GetCommState(hCom, &dcb);

dcb.BaudRate = 9600;

dcb.ByteSize = 8;

dcb.Parity = NOPARITY;

dcb.StopBits = ONESTOPBIT;

SetCommState(hCom, &dcb);

// 设置超时

TimeOuts.ReadIntervalTimeout = MAXDWORD;

TimeOuts.ReadTotalTimeoutMultiplier = 0;

TimeOuts.ReadTotalTimeoutConstant = 0;

TimeOuts.WriteTotalTimeoutMultiplier = 1;

TimeOuts.WriteTotalTimeoutConstant = 1;

SetCommTimeouts(hCom, &TimeOuts);

// 发送数据

char sendData[256] = {0};

for (int i = 0; i < 16; i) {

sendData[i] = i;

DWORD dwWriteLen = 0;

while (1) {

if (!WriteFile(hCom, sendData, 16, &dwWriteLen, NULL)) {

printf("串口发送数据失败!\n");

Sleep(1000);

CloseHandle(hCom);

return 0;

```

在这个示例中，程序打开了COM1串口，配置了串口参数，并持续发送16个字节的数据。

五、注意事项

1. 确保串口参数一致：发送端和接收端的波特率、数据位、校验位和停止位必须一致，否则可能导致数据接收失败或出现乱码。

2. 选择合适的串口：根据电脑识别的串口选择对应的端口号，确保正确连接硬件设备。

3. 优化数据传输：根据实际需求调整缓冲区大小、流控制等高级设置，优化数据传输性能。

4. 检查线序：如果通讯失败，可以检查串口线的线序是否正确连接。

通过以上步骤和示例，相信用户已经能够熟练使用串口调试助手进行串口设备的调试工作。在实际应用中，根据具体需求灵活配置串口参数，优化数据传输性能，确保数据准确无误地传递。
